Aplicación

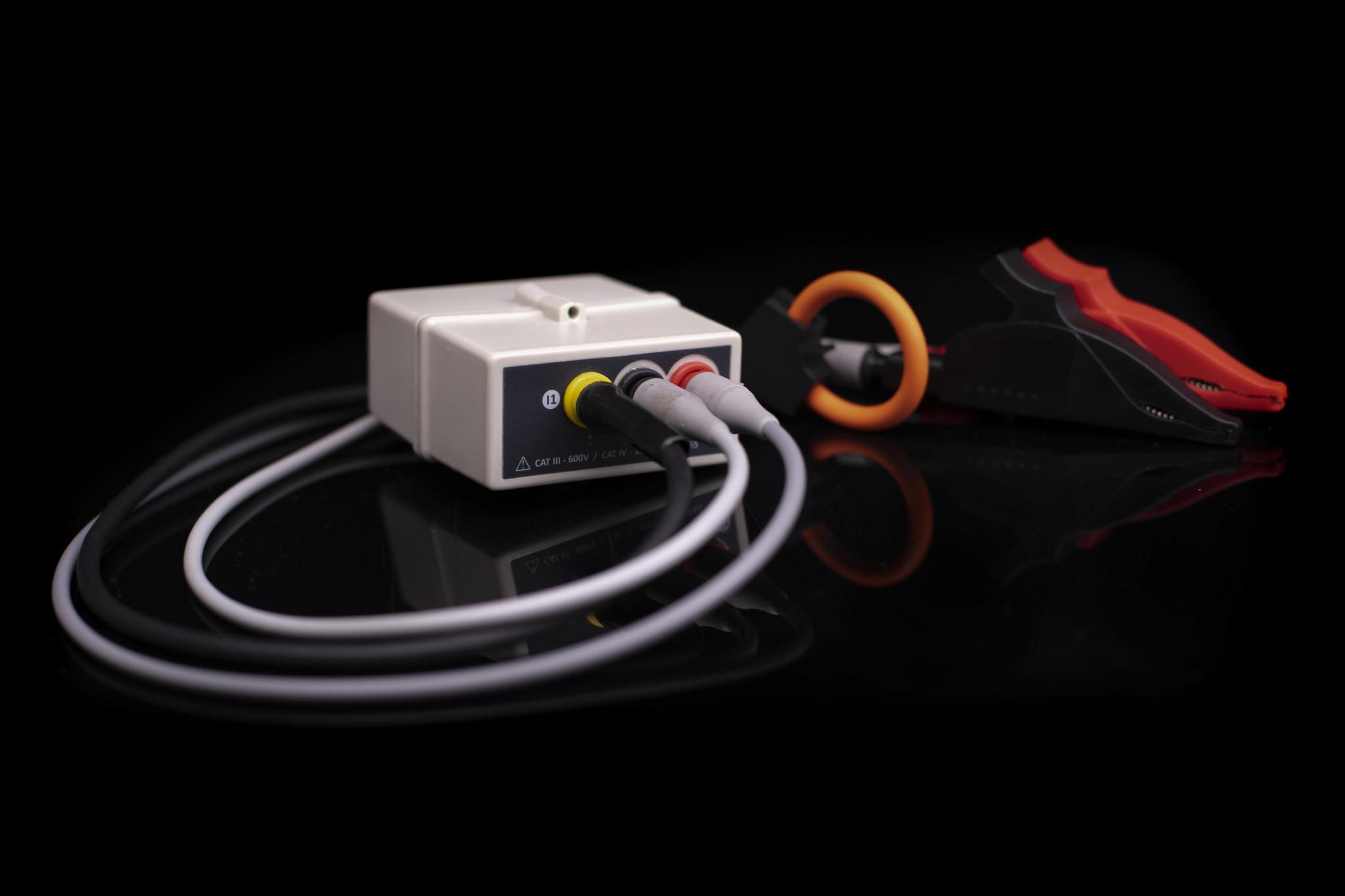

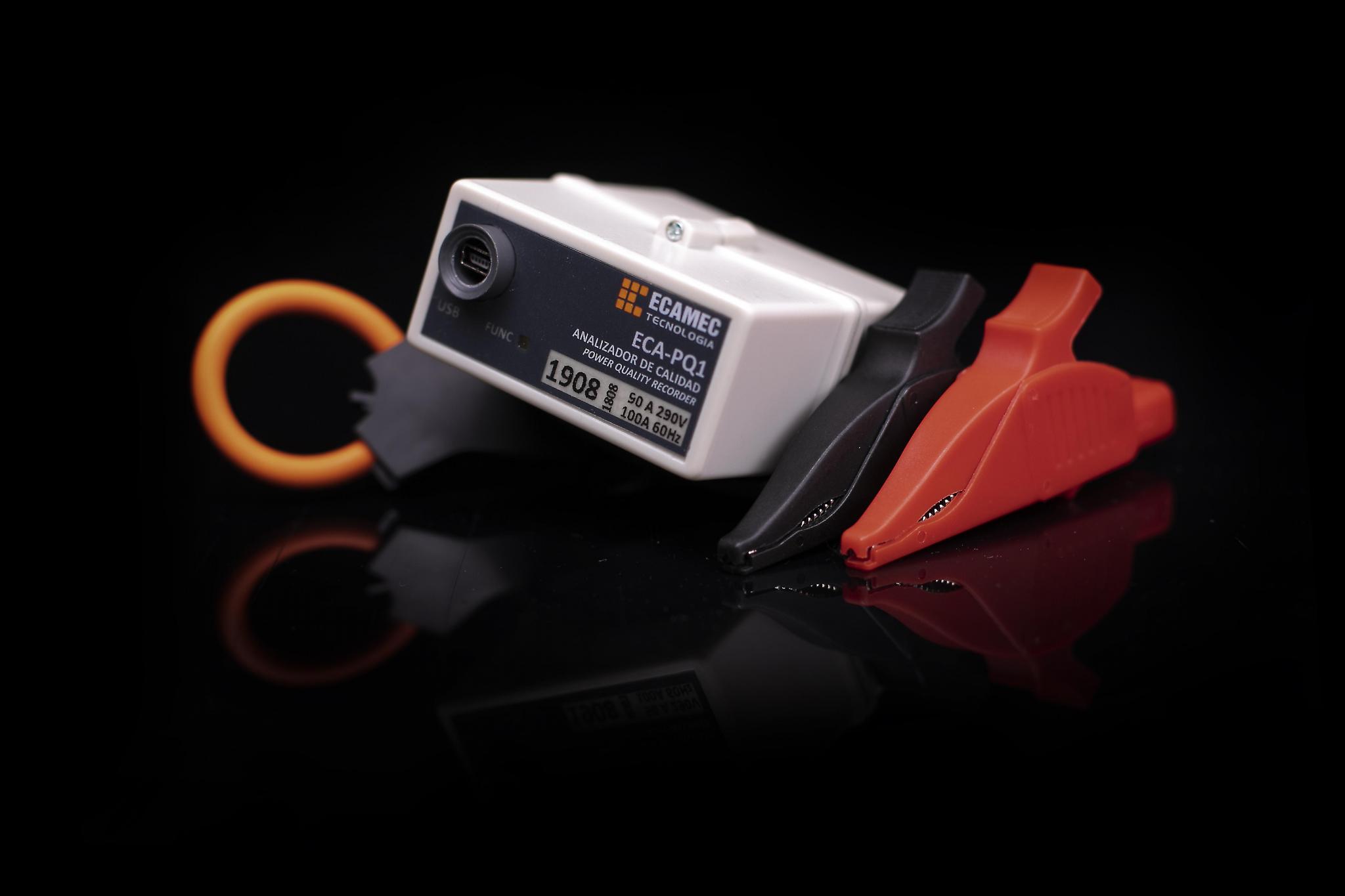

El analizador de calidad de energía PQ1 es un instrumento robusto y confiable, de reducido tamaño y peso, fácil y seguro de operar.
Estas características lo hacen especialmente adecuado para campañas sostenidas de medición intensiva en campo.
Aprobado por ENRE.
Usos típicos
- Control de Calidad de Suministro eléctrico.
- Medición de perturbaciones de THD, Armónicos y Flicker.
- Registro de interrupciones y huecos de tensión.
Descripción
Mide y reporta tensión de línea, desviación de tensión, distorsión armónica de tensión (THD%) hasta la componente 50°, armónicos de tensión hasta la componente 50°, Flicker (PST, PLT y ΔV/V%) e interrupciones.
Cuenta con capacidad de memoria para registrar más de 1000 días continuos en intervalos de 10 minutos.
Diseñado para uso directo en intemperie, dispone de grado de protección IP65. Su construcción totalmente aislada facilita la instalación segura en espacios estrechos y expuestos a tensión.
El software de lectura y aplicación es amigable y ofrece un alto grado de personalización. Permite configurar formatos de registros, reportes y gráficas según los requerimientos de uso o normativas de control local, y genera automáticamente Reportes de Calidad.
Dispone de puerto de comunicación USB. El tiempo típico de lectura es inferior a 10 segundos.
El software incluye además una opción de conversión para generar archivos de texto según un formato solicitado. Esta funcionalidad permite migrar al PQ1 manteniendo la compatibilidad con el software de gestión utilizado por la distribuidora eléctrica.
Características técnicas
- AplicaciónRegistrador portátil y robusto para campañas de medición en campo.
- Exactitud en tensión< 0,1% de la lectura.
- Medición de FlickerPST y PLT según IEC61000-4-15, y ΔV/V%.
- ArmónicosRMS hasta la componente 50° según IEC61000-4-7 clase II.
- Distorsión Armónica TotalHasta la componente 50°.
- Grado de protecciónIP65. Uso directo en intemperie.
- Dimensiones y peso40 × 75 × 75 mm. 130 g.
- SoftwareIntuitivo y personalizable.
- Reportes de datosGeneración de datos, diagramas y gráficos.
- Reportes de calidadPersonalizables.
- Conversión de datosOpción de conversión automática de Reporte de Datos.
- MemoriaMás de 1000 días continuos de registro en intervalos de 10 minutos.
- ComunicaciónPuerto USB.
- Tiempo típico de lecturaMenos de 10 segundos.
