Aplicación
El ECA-313 es un registrador trifásico compacto de uso general en el ámbito de la distribución eléctrica. Sus características lo hacen especialmente adecuado para trabajos de Control de Pérdidas y evaluación de la Modalidad de Consumo.
Su facilidad y seguridad operativa, robustez y reducido tamaño favorecen su utilización en campañas de medición intensiva en campo.
Usos típicos
- Investigación de Curva de Carga
- Calidad de Suministro eléctrico
- Tipificación de Consumo
- Estudios de Pérdidas
- Análisis de Red
Descripción

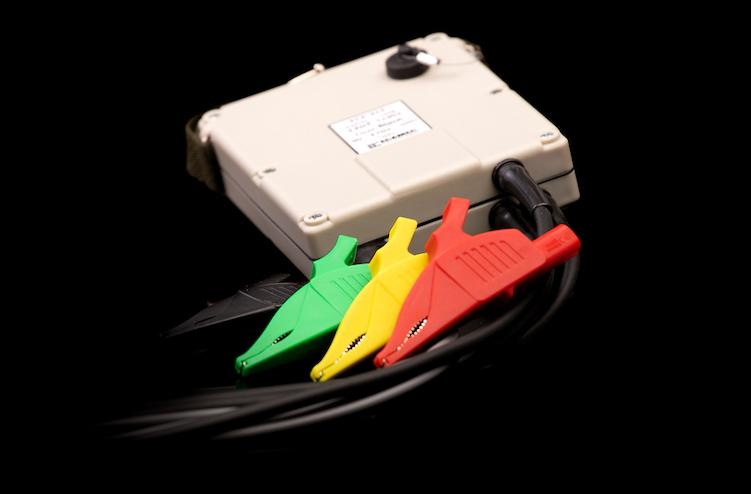

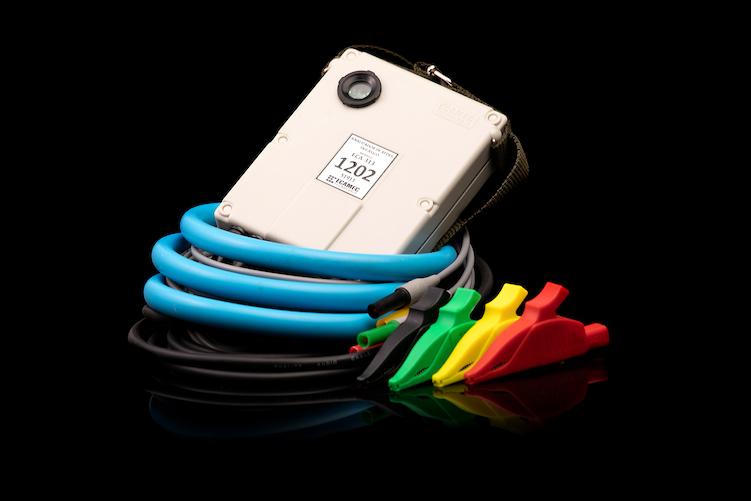

Registrador portátil diseñado y fabricado para soportar las severas solicitaciones mecánicas, eléctricas y ambientales propias del uso intensivo en campo.
Sus reducidas dimensiones, bajo peso y aislación total facilitan la instalación segura en espacios reducidos y en proximidad de puntos eléctricamente activos. Puede operar directamente en intemperie sin necesidad de protección auxiliar.
Mide y reporta tensión U [Vrms] y corriente I [Arms] de fases, potencia activa total P [kW], potencia aparente total S [kVA], potencia reactiva total Q [kVAr] y energía activa total [kWh].
También registra demanda máxima por tramos —3 tramos horarios— mediante el método de ventana deslizante actualizada a cada minuto. Detecta y registra el sentido de flujo de energía [signo +/-], factor de potencia, tipo de impedancia —capacitiva o inductiva— e interrupciones de suministro.
La capacidad de memoria admite más de 80 días de registro con todos los parámetros almacenados cada 15 minutos.
Por diseño, el ECA-313 adopta el concepto operativo de “registrador sin display”, orientado a brindar mayor robustez en equipos portátiles destinados a campañas de medición intensiva.
El software SISTEMA ECAMEC, suministrado con el equipo, incluye EConnect e Informes para programación, lectura y generación de reportes. Permite personalizar formatos de registros, reportes y gráficas de acuerdo con los requerimientos de uso o normativas de control local, y genera automáticamente reportes de calidad.
Características técnicas
- Energía activa totalkWh
- Demanda máximaVentana deslizante de 1 minuto en 3 tramos horarios
- Sentido de flujo de energíaDirección de aporte
- Potencia activa totalkW
- Potencia aparente totalkVA
- Tensión3 fases RMS
- Corriente3 fases RMS
- Factor de potenciaTotal
- Impedancia de cargaInductiva o capacitiva
- Tipos de redEstrella; Delta; Delta con Neutro; Delta Abierto; Monofásica de 3 y 2 hilos
- Rango dinámico1000:1
- Dimensiones140 × 110 × 32 mm
- Transductores de corrienteFlexibles, sin fuentes externas ni baterías
- GabineteDoble aislación
- Categoría de mediciónCAT IV - 600 V
- Grado de protecciónIP65
- UsoDirecto en intemperie
- SoftwareSISTEMA ECAMEC con generación de reportes, diagramas y gráficos
- Portátil y robusto, ideal para campañas de determinación de modalidad de consumo
- Seguro y de fácil operación en aplicaciones de Control de Pérdidas No Técnicas
Características destacadas
- Portátil y robusto, ideal para campañas de determinación de modalidad de consumo
- Seguro y de fácil operación en aplicaciones de Control de Pérdidas No Técnicas
