Aplicación
El ECA-300 integra 3 modos operativos: Verificador de medidores; Registrador Analizador de Red trifásico, y Multímetro. Un solo instrumento facilita el estudio integral del punto de suministro.
El ECA-300 facilita la verificación rápida y segura sin necesidad de desconectar el medidor de la red. Mide bajo cualquier estado de carga (fija o continuamente variable), con una exactitud mejor a 0,5%.
Como analizador de red, el ECA-300 mide y registra Tensión [Vrms], Corriente [Arms], Potencia Activa [W], Potencia Reactiva [Var], Potencia Aparente [VA], Factor de Potencia [FP] y Cosφ, Frecuencia [Hz].
Usos típicos
- Verificar la exactitud de medidores trifásicos y monofásicos
- Campañas de Reducción de Pérdidas (PNT)
- Control de estado de parque de medidores in-situ
- Registro de variables eléctricas
- Determinación de Modalidad de Consumo
- Estudios de Carga, Cos φ, y Factor de Potencia
- Atención Reclamos de clientes
- Normalización de Instalaciones
Descripción
El ECA-300 integra 3 modos operativos: Verificador de medidores; Registrador y Multímetro. Un solo instrumento facilita el estudio integral del punto de suministro y también es de aplicación en el Estudio de redes.
Dispone de 2 memorias independientes con capacidad para almacenar más de 300 verificaciones y más de 21 días de registro continuo. Display de matriz de puntos y back ligth. La alimentación del ECA-300 la provee una batería recargable con capacidad para operar durante más de 15 horas continuas como Verificador, 30 horas como Registrador, o en forma permanente con el Accesorio de alimentación externa suministrado con el equipo.
El ECA-300 se suministra con el software SISTEMA ECAMEC para la Parametrización, Lectura y Reportes de Verificación y Registro. Genera automáticamente Reportes Estadísticos, de Calidad y Gráficas de las variables. Todos los Reportes de medición son exportables a cualquier utilitario de Windows.
Verificador de Medidores

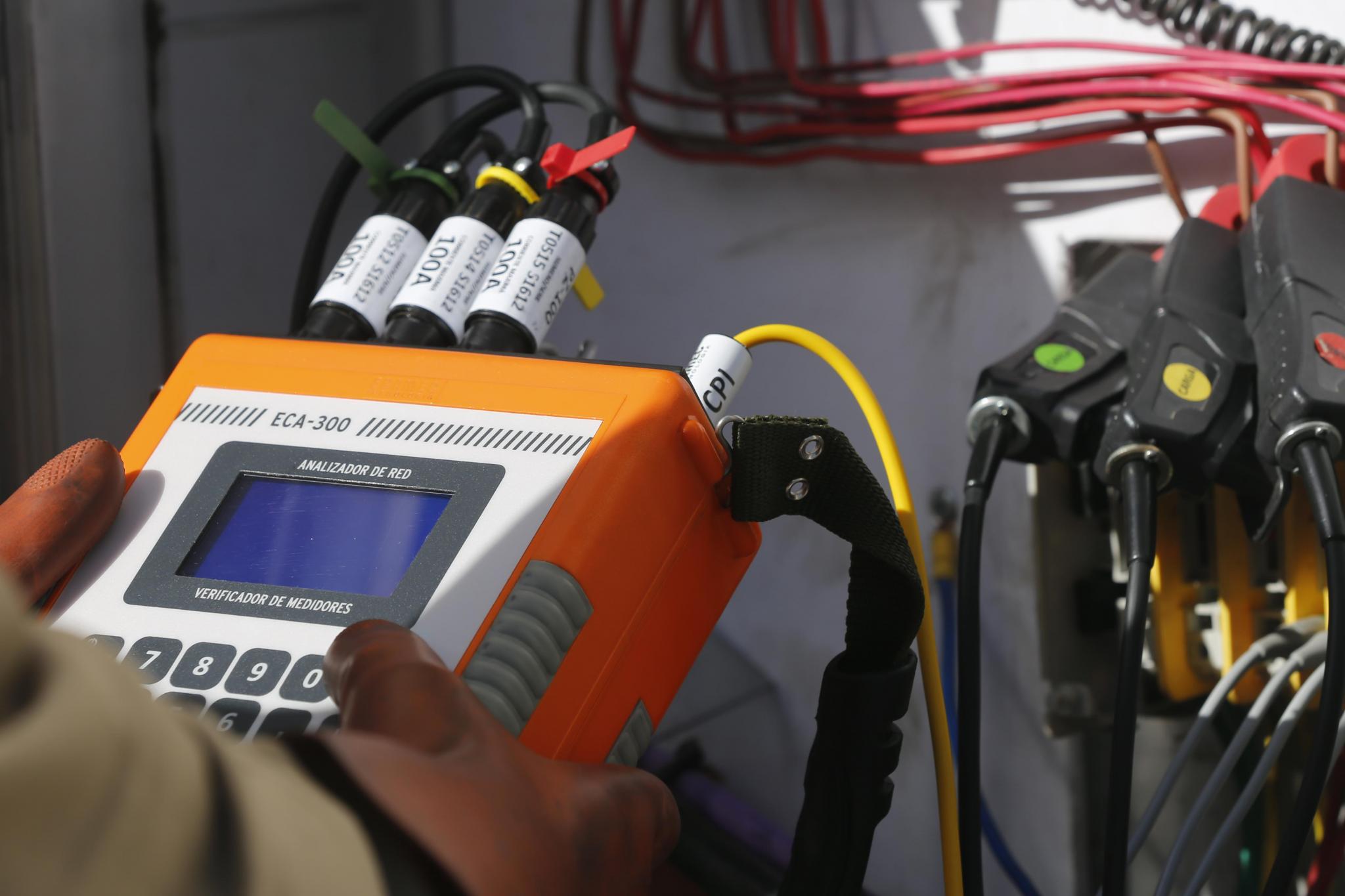

El ECA-300 facilita la verificación rápida y segura sin necesidad de desconectar el medidor de la red. Mide bajo cualquier estado de carga (fija o continuamente variable), con una exactitud mejor a 0,5%, incluyendo el transductor, y determina automáticamente el error del medidor.

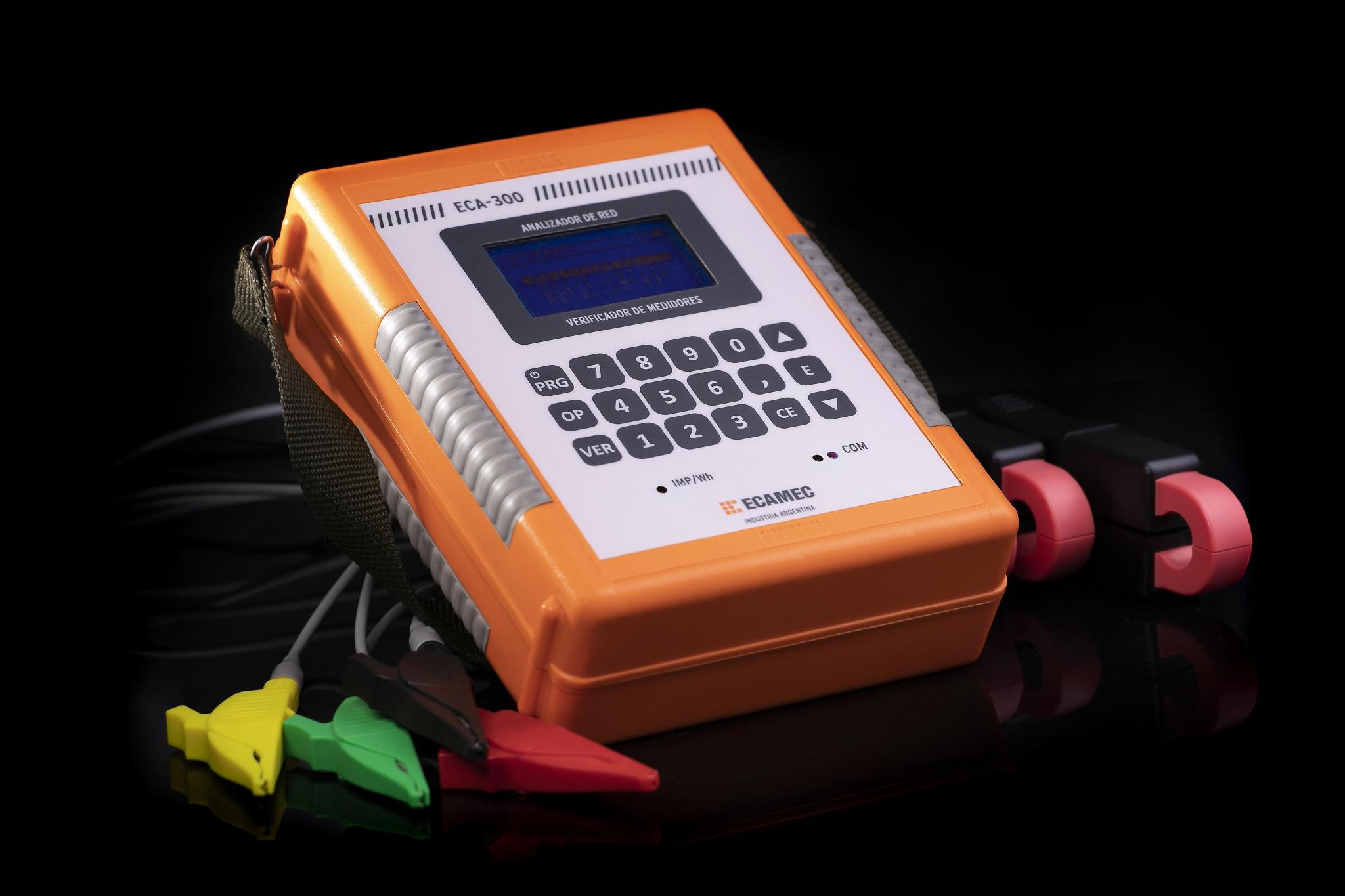

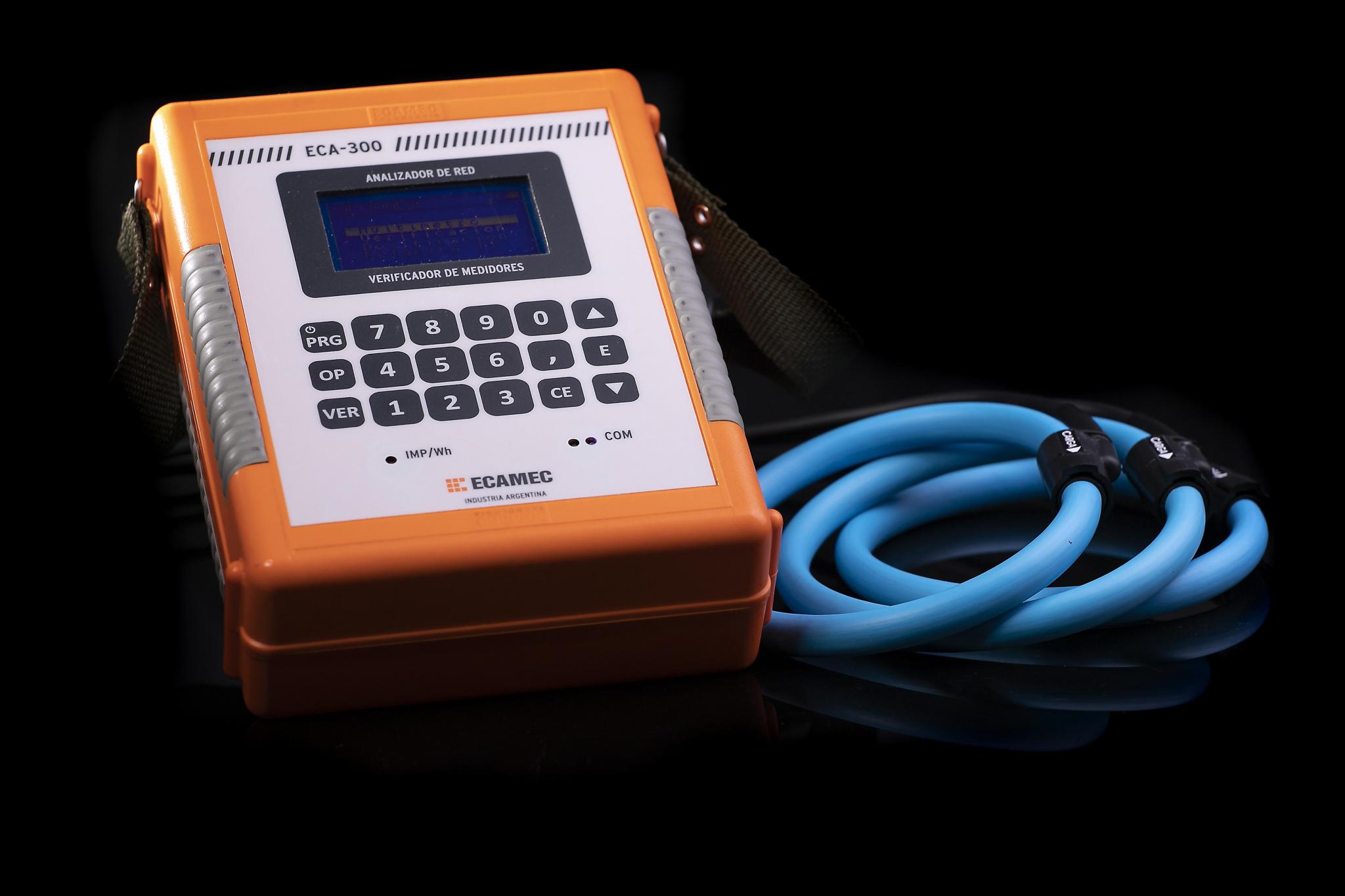

El display muestra el esquema vectorial (tensión y corriente) para verificar el correcto conexionado del medidor. Admite transductores de corriente TI-Q (tipo pinza) o TI-Flex (flexible).
Se puede aplicar en sistemas de medición directa o indirecta, trifásica o monofásica de 2 ó 3 hilos, y en redes estrella, delta y delta abierto.
Ingreso por teclado de todos los parámetros de medición y hasta 50 novedades referidas al medidor, la instalación y la red. Toda la información queda registrada en memoria con fecha y hora de realización.
Además del Modo Manual de verificación, admite el uso de cabezal de lectura automática modelo CZL3 o CLP100, compatibles con “marcas” en disco, LCD y diodo Flash.
Registrador Analizador de red
Como analizador de red, el ECA-300 mide y registra Tensión [Vrms], Corriente [Arms], Potencia Activa [W], Potencia Reactiva [Var], Potencia Aparente [VA], Factor de Potencia [FP] y Cosφ, Frecuencia [Hz].
Admite programar intervalos de medición desde 1 segundo hasta 15 minutos para perfilar variables eléctricas durante semanas.
Los transductores de corriente son de linealidad absoluta y mínima incertidumbre. Los rangos disponibles permiten medir desde 50 mA hasta más de 3000 A.
Mide potencia y energía en 4 cuadrantes y admite el método Aarón (Teorema de Blondel).
Multímetro
En el Modo Multímetro el ECA-300 mide los siguientes parámetros instantáneos: UFN, ULL, I, P, S, Q, Cos φ, FP, Hz, Angulo de Fase.
Seguridad, Confiabilidad
El ECA-300 es portátil, de bajo peso y cómoda operatoria en mano. Esta característica es particularmente valiosa para la seguridad en condiciones operativas extremas como la verificación de medidores ubicados sobre postes y en altura.

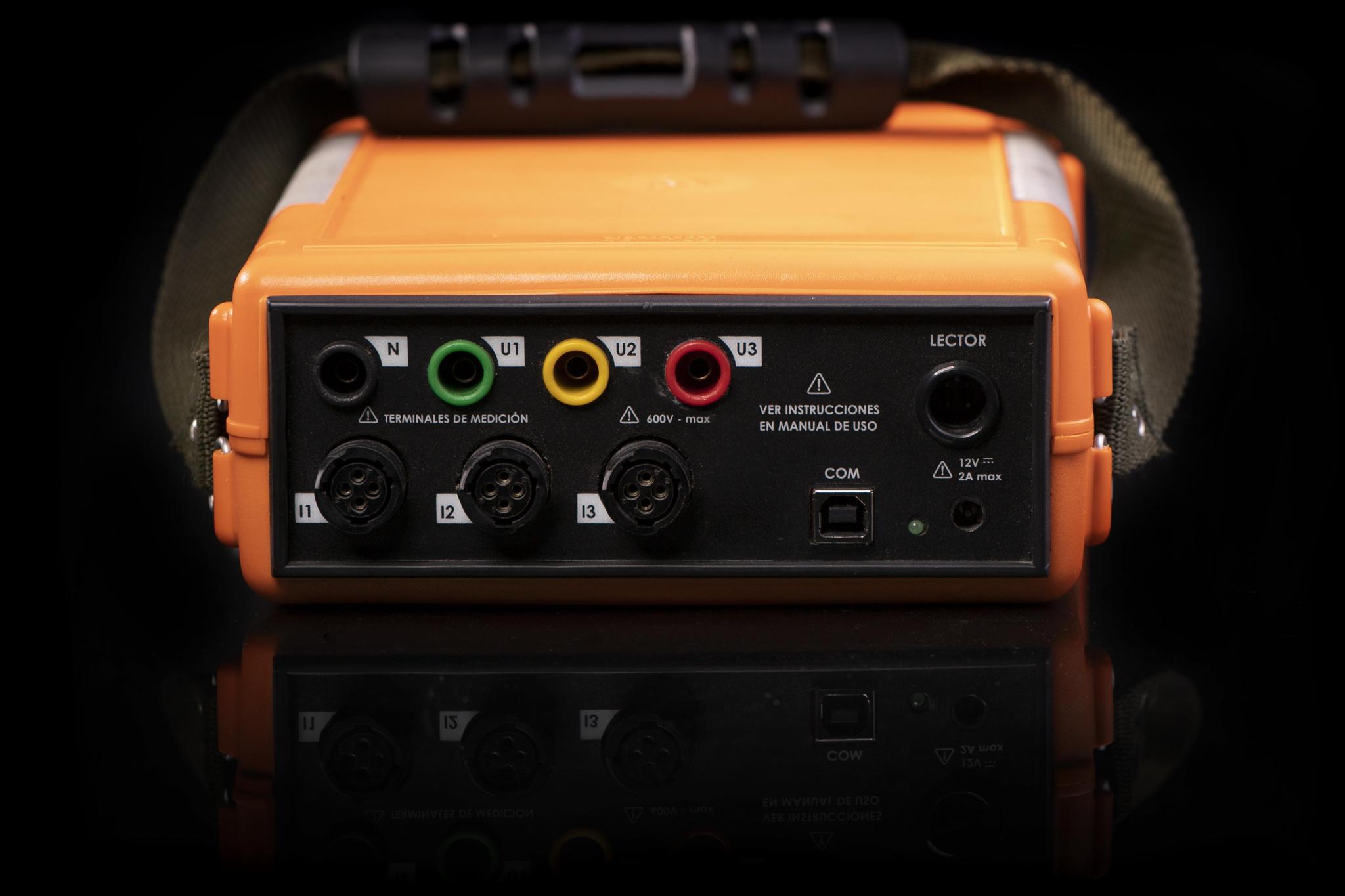

Las teclas de gran tamaño facilitan operar calzando guantes dieléctricos y de seguridad. El equipo, conectores y cables de conexión están protegidos conforme a la norma IEC61010-1 CAT IV-600V.
Características técnicas
- 3 Instrumentos en uno: Verificador, Registrador y Multímetro
- Robusto y portátil. Especialmente diseñado para aplicaciones intensivas en campo
- Bajo peso y cómoda operatoria en mano, rápida y segura.

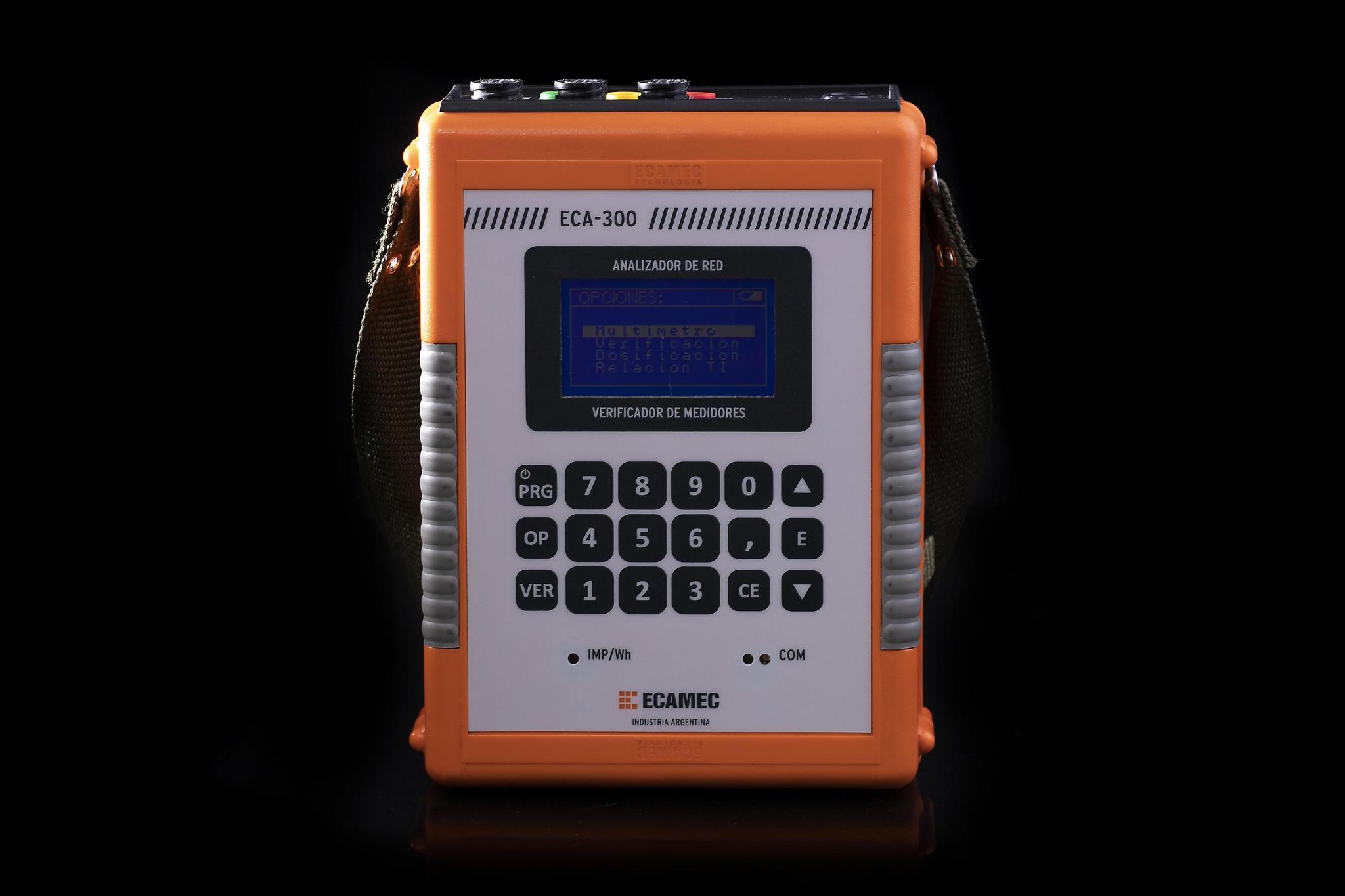

- Teclas de gran tamaño. Facilita operar calzando guantes dieléctricos y de seguridad.
- Operatoria con Menú guiado desde display.
- Verifica el medidor en servicio. Verifica distintas tecnologías de medidor.
- Resuelve la limitación del método potencia-tiempo. Resultado directo en % de error.
- Mide potencia y energía en 4 cuadrantes y admite el método Aarón.
- Aplica a medidores trifásicos y monofásicos en sistemas de 2 y 3 hilos.
- Patrón de energía interno de 0,2%. Rango dinámico amplio: 1000:1
- Muestra el esquema vectorial del conexionado del medidor en display.
- Certifica una exactitud menor a 0,5% con TI-Q y menor a 1% con TI-Flex.
- 2 memorias independientes. Almacenar más de 300 verificaciones y mas de 21 días de registro
- Dispone de Reloj de Tiempo Real.
- Mide valores instantáneos de: Tensión y Corriente (RMS), Potencia Activa, Factor de Potencia con signo, Potencia Aparente, Potencia Reactiva, Cos φ y Frecuencia.
- Display de matriz de puntos y back ligth.
- Admite el ingreso de los datos del cliente, del medidor y la lectura del consumo.
- Ingreso de Factores, Constantes y Tiempo de prueba.
- Batería recargable. Opera más de 15 horas como Verificador y más de 30 horas como Registrador.
- Admite el uso de cabezal de lectura automática modelos CZL3 o CLP100.
- Software para la Parametrización, Lectura y Reportes de Verificación y Registro.
- Genera automáticamente Reportes Estadísticos, de Calidad y Graficas de las variables.
- Reportes de medición exportables a cualquier utilitario de Windows.
