Novedad
- Integra las funciones de los cabezales CZL3 y CPL100 en un único accesorio
- Toma de impulsos electrónicos, display de cristal líquido, disco ferraris y operación manual
Aplicación

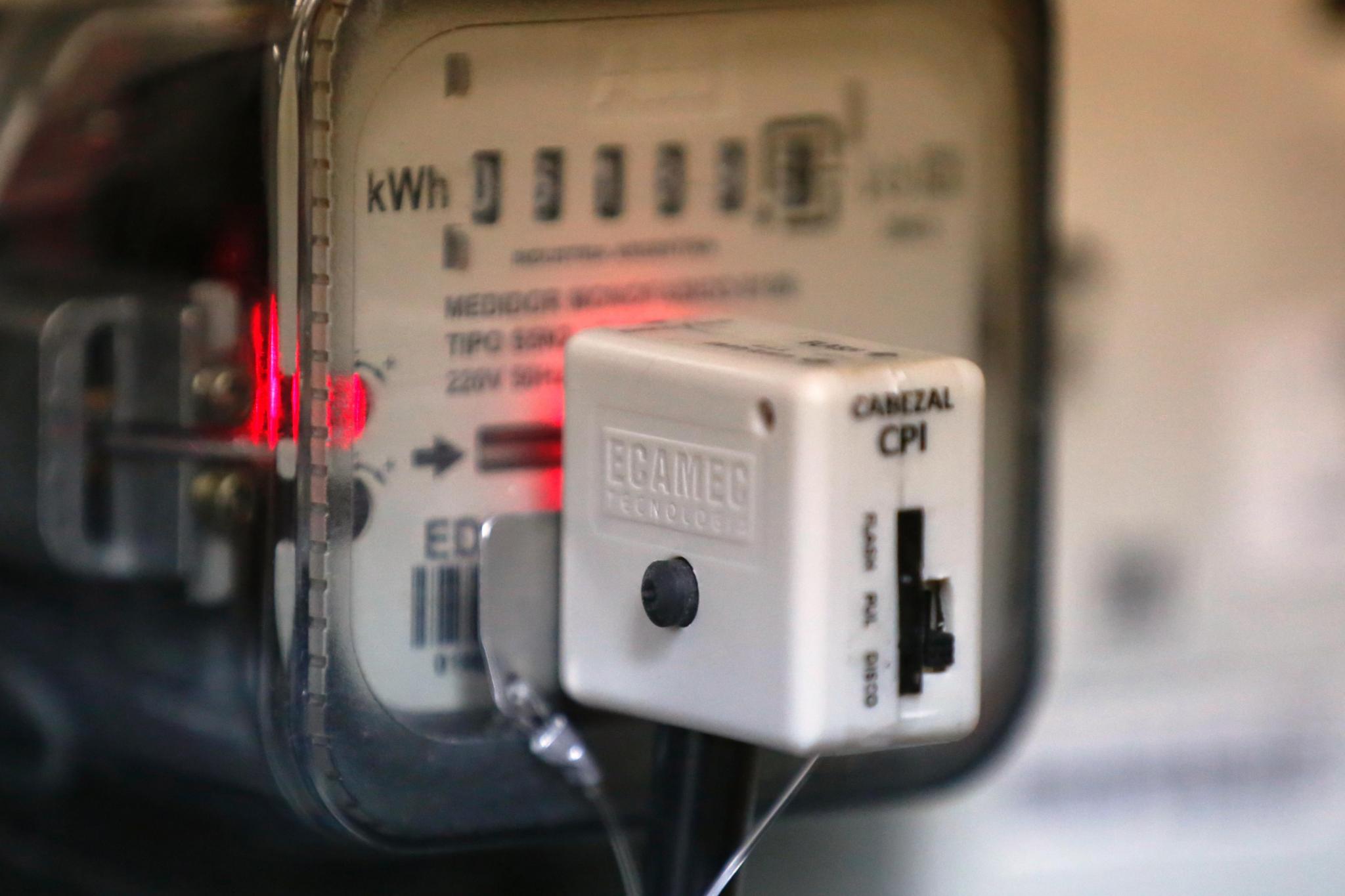

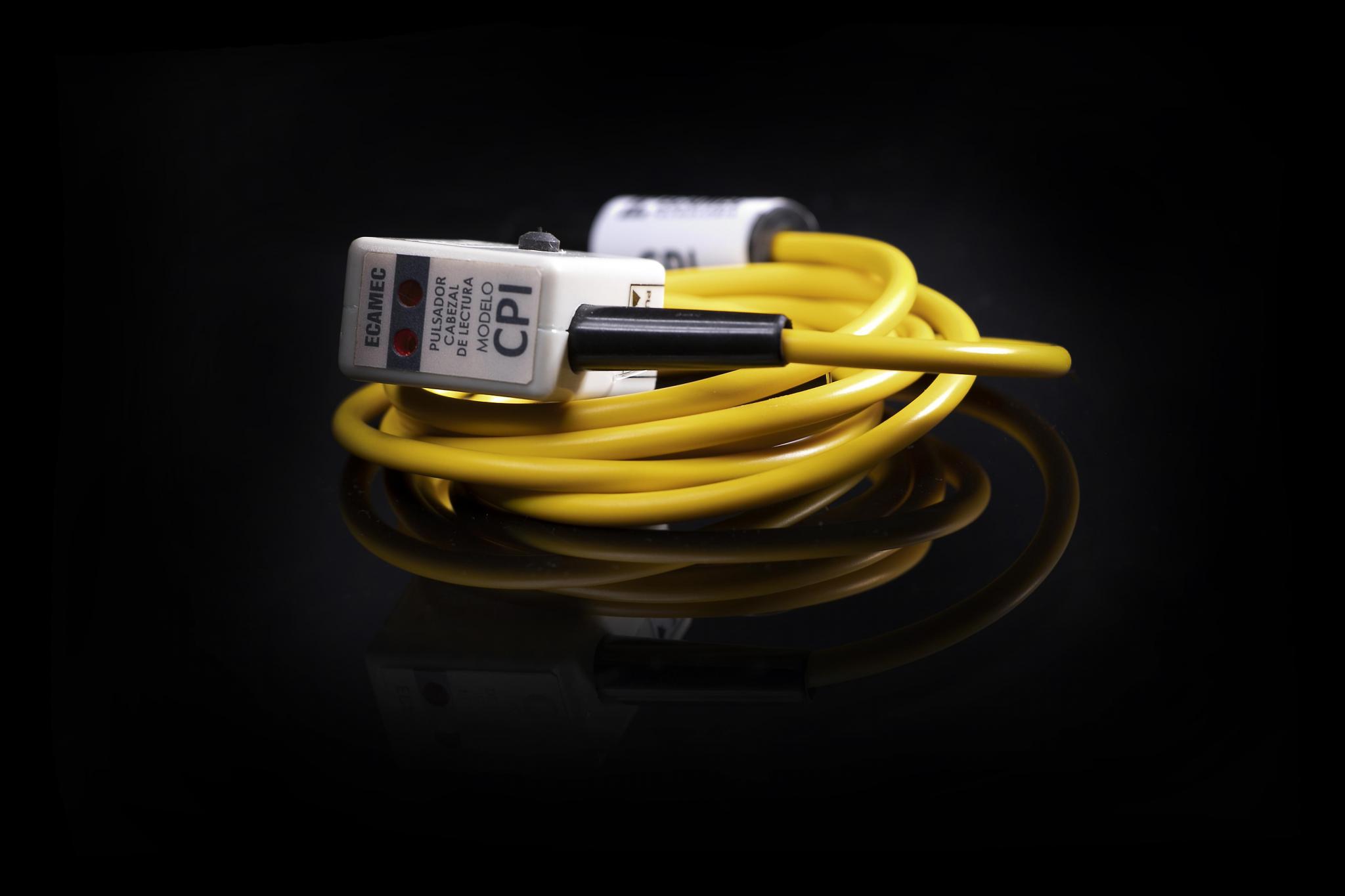

El cabezal de lectura automática CPI es un nuevo accesorio para los verificadores de medidores Ecamec modelos ECA-200 y ECA-300. Resuelve la detección del destello o “flash” que emiten los medidores electrónicos con tecnología de “marca” a través de diodo luminoso, detecta marcas del disco de medidores tipo Ferraris y dispone de un pulsador para el disparo manual de pulsos.
En el modo emisor puede leer 2 tipos de medidores con “marca” en disco (medidor electromecánicos) ó display de cristal líquido. Aplica el principio de reflexión del haz de luz incidente sobre la “marca”. Aplica un exclusivo y novedoso sistema de fijación de placa magnética que se adhiere sobre el frente del medidor mediante obleas doble contacto. El Cabezal CPI se sostiene magnéticamente sobre la placa y puede deslizarse libremente en dirección X-Y facilitando un eficaz apuntamiento del haz de luz sobre la “marca” del medidor. Aplica a distintas geometrías y tamaño de medidor.
De reducido tamaño y peso permite la fijación sobre el emisor de luz en distintas geometrías y formatos de medidor.
El CPI dispone de un selector para configurar la función de uso.
Usos típicos
- Verificación de Medidores con Lectura Automática.
- Pulsador Manual remoto.
Características técnicas
- Modo de FuncionamientoLector, Lector/emisor o Pulsador manual, seleccionable por operador
- PrincipioLectura óptica
- Indicador de detecciónLed Repetidor visible en contra frente
- Tecnología de ReceptorFoto diodo de alta direccionalidad / LDR visible
- Tecnología del Emisordiodo laser - 5mW – Clase IIIa
- Frecuencia máxima de detección50 impulsos/segundo
- Alimentación5VDC desde Verificador
- Dimensiones y Peso30x30x12mm. – 35g
- Conector4 vías circular polarizado
- Dimensiones y Peso30x20x35mm. – 50g
- Compatibilidad funcionalaccesorio para verificadores ECA-300; ECA-200
- Conector4 vías circular polarizado
