PQ3plus

Primer Analizador nacional de calidad de energía con certificación internacional.

Mide y reporta todos los parámetros según IEC61000-4-30, según 2 variantes de equipo: clase S ó clase A.

U, Umax., Umin., I, Imax, P, Q, S, D, Energía activa y Reactiva en 4 cuadrantes, FP, Perturbaciones Flicker (Pst) y Armónicos conforme a IEC61000-4-15, IEC61000-4-7 y Resol. ENRE184-2000.

Medición de eventos de tensión SAG/SWELL e INTERRUPT; Desbalance de tensión (componentes simétricas, u0 y u2); Frecuencia de red, tensiones de señalización hasta 3kHz (MSV), Cambios rápidos de tensión (RVC), eventos de corriente impulsivos (inrush), eventos sobre canal de neutro.

Usos típicos

• Relevamiento de Calidad de Energía para resolución de litigios y controversias.

• Monitoreo de Calidad de Servicio en campañas de relevamiento estadístico en BT.

• Estudio de perturbaciones de Flicker y Armónicos.

• Calidad de Servicio en sistemas MT y AT.

Descripción

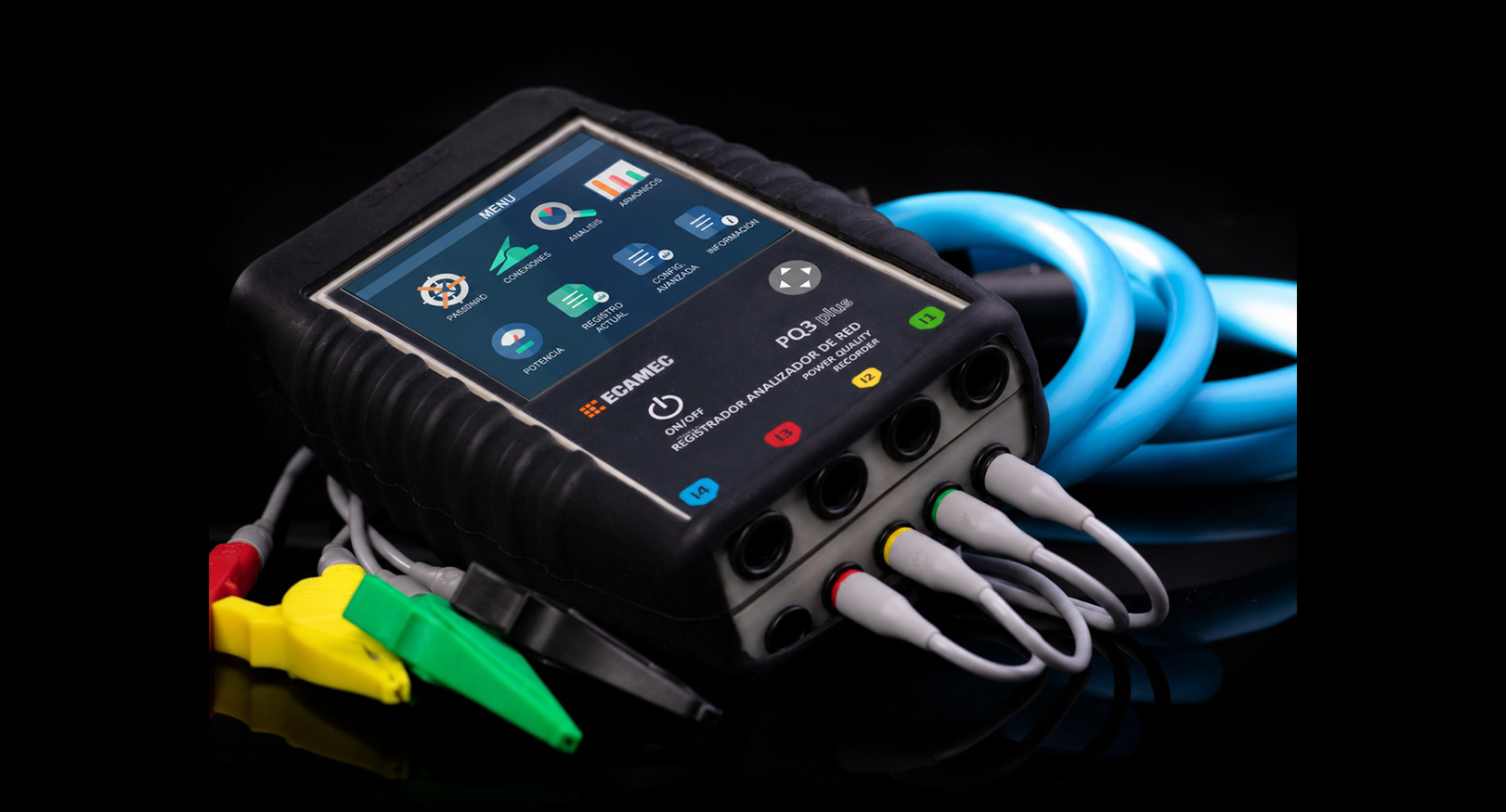

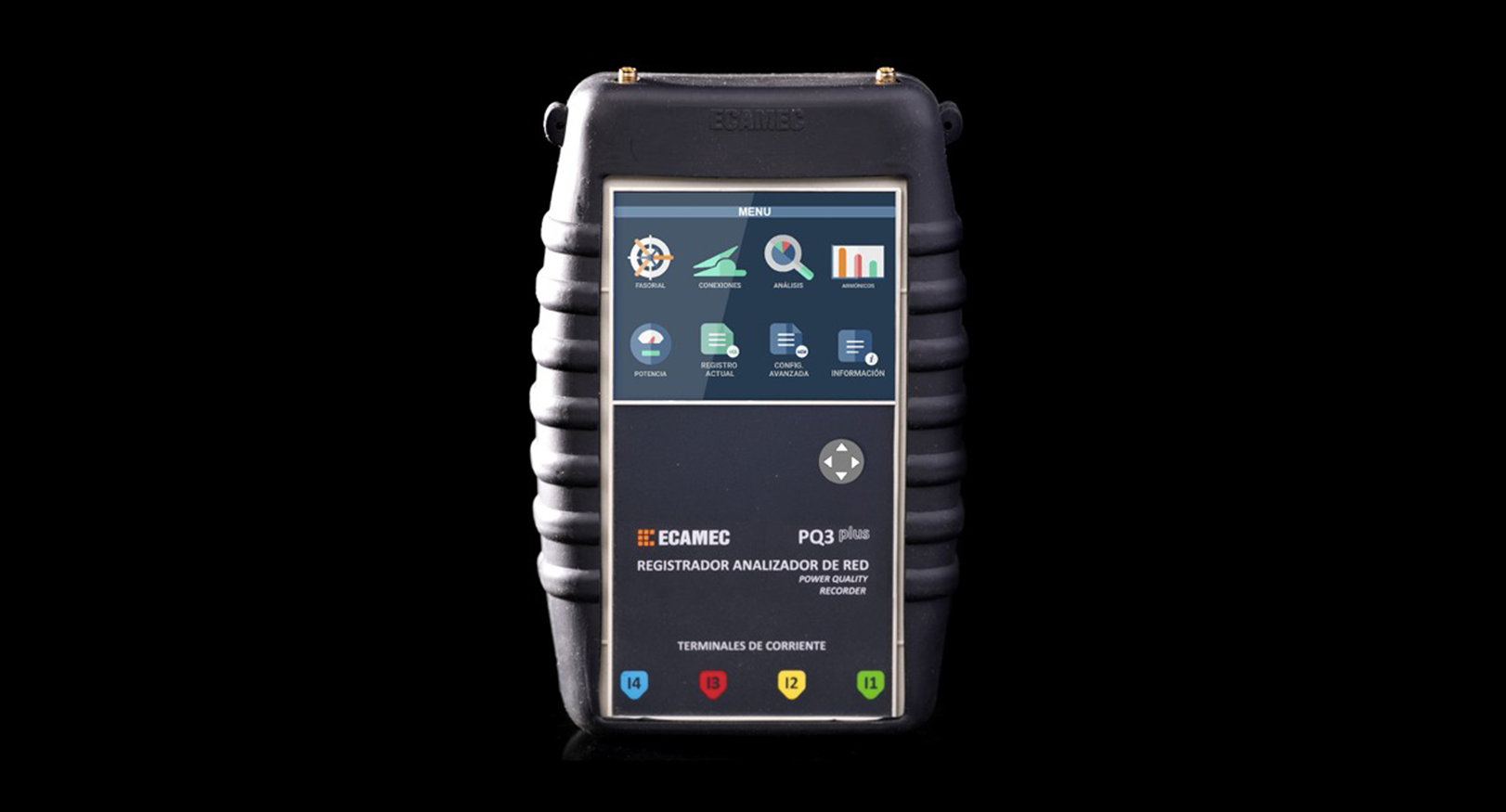

El analizador de calidad de energía PQ3plus ha sido diseñado y construido para soportar el uso intensivo en campo. Opera en diversos tipos de clima, directamente en intemperie, y alcanza el grado de protección IP65. Totalmente aislado, de reducida dimensión y peso, facilita la instalación segura en espacios estrechos y expuestos a tensión. Se alimenta desde la misma conexión de medición. Aplica  transductores de corriente flexibles y no requiere baterías ni fuentes auxiliares. Aplica en redes tipo estrella, delta, delta abierto, delta con tierra, monofásicas de 2 y 3 hilos.

La capacidad de memoria es administrable mediante la selección personalizada de parámetros. El analizador de calidad de energía PQ3plus registra durante más de 365 días continuos en intervalos de 10 minutos. La lectura del registro desde la PC se realiza a través de un puerto USB tipo mass storage, y dispone de conexión inalámbrica Wifi con una distancia máxima de 20 metros para la lectura de datos instantáneos.

Características técnicas

• 3 Canales de tensión. Opcional: 4 Canales.

• 3 Canales de corriente. Opcional: 4 Canales.

• Rango de alimentación 50Vac a 600Vac

• Gabinete de doble Aislación. Ámbito de medición: CAT IV-600V/ CAT III-1000.

• Grado de Protección IP65. Uso directo en intemperie.

• Reducidas dimensiones: 200x110x53mm.

• Modos de Registro y Reporte, configurable a la necesidad de trabajo.

• Software intuitivo y personalizable.

• Generación de Reportes de Datos, Diagramas y Gráficos.

• Generación de Reportes de Calidad personalizables. Conforme a EN50160.

• Comunicación Wifi hasta 20 m.

• Geo referencia GPS. (opcional)
