PQ1

Aplicación

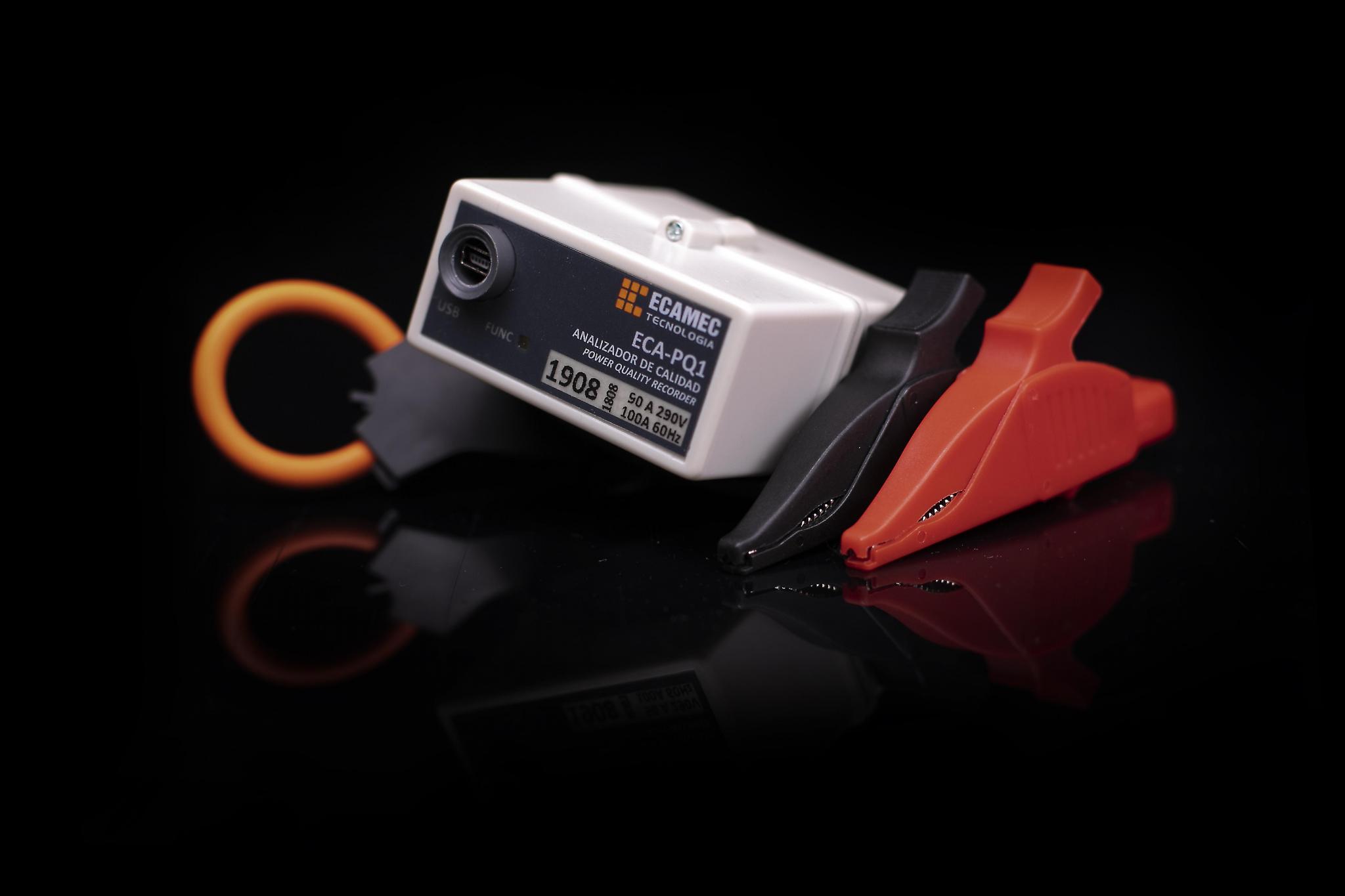

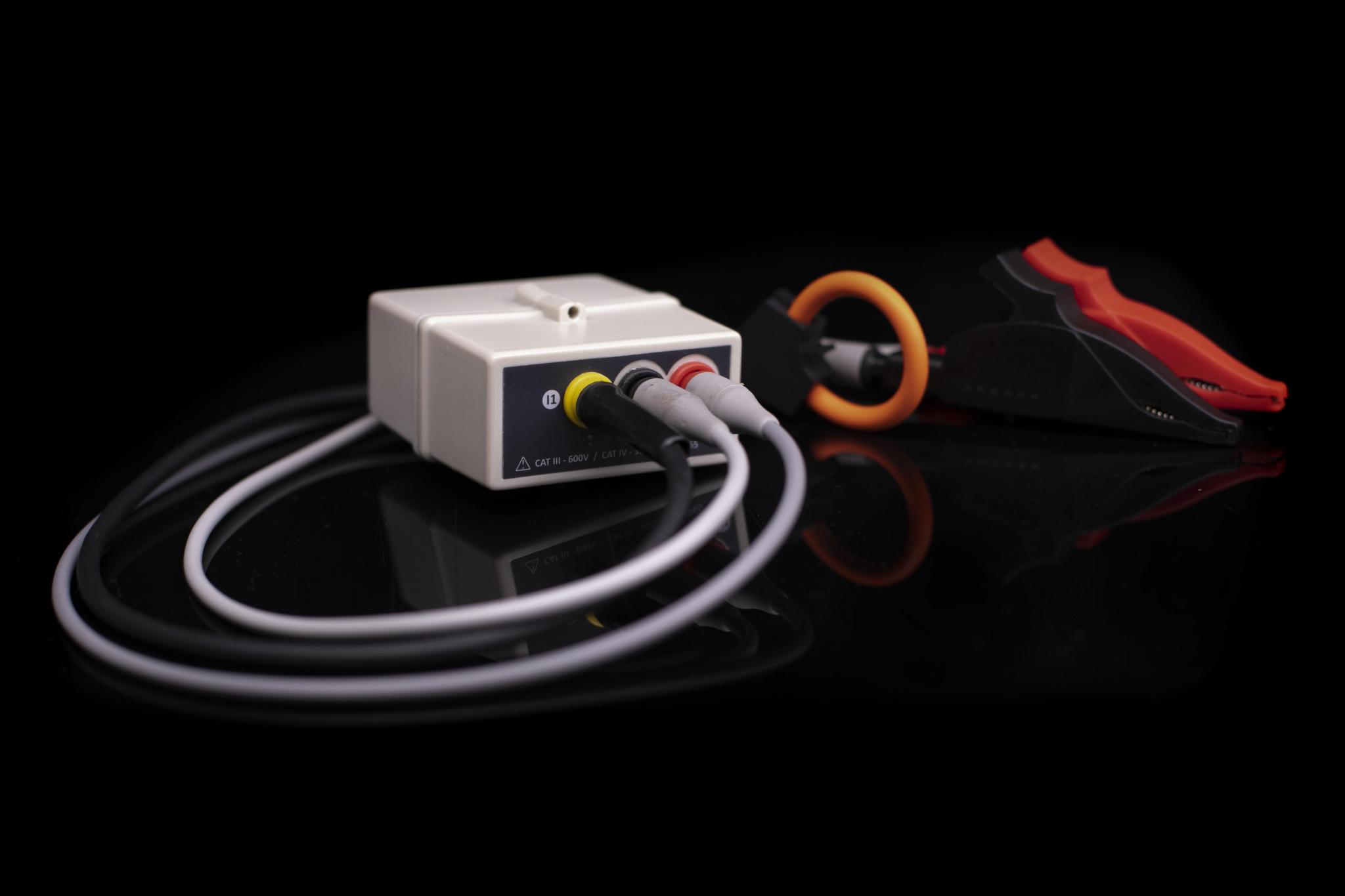

El analizador de calidad de energía PQ1 es un instrumento robusto y confiable, de reducido tamaño y peso, fácil y seguro de operar. Características apreciadas en las campañas sostenidas de medición intensiva en campo.

APROBADO POR ENRE

Usos típicos

• Control de Calidad de Suministro eléctrico.

• Medición de Perturbaciones de THD, Armónicos y Flicker.

• Registro de Interrupciones y Huecos de Tensión.

Descripción

Mide y Reporta

Tensión de línea, Desviación de Tensión, Distorsión Armónica de tensión (THD%) hasta la componente 50°, armonicos de tensión hasta la componente 50º, Flicker (PST, PLT y ΔV/V%) e Interrupciones.

Capacidad de memoria para registrar más de 1000 días continuos en intervalos de 10 minutos.

Uso directo en intemperie

Grado de protección IP65. Totalmente aislado, facilita la instalación segura en espacios estrechos y expuestos a tensión.

Personalización de los Reportes

Software de lectura y aplicación amigable y de alto grado de personalización. Admite la configurar los formatos de registros, reportes y gráficas, según los requerimientos de uso o normativas de control local. Genera automáticamente Reportes de Calidad. Puerto de comunicación USB. El tiempo típico de lectura es de menos de 10 sdegundos.

Compatibilidad de Procesamiento

El software incluye la opción de Conversión para generar un archivo tipo texto según un formato solicitado. Esta opción permite migrar al PQ1 y mantener la compatibilidad con el software de gestión en uso por la distribuidora eléctrica.

Características técnicas

• Registrador portátil y robusto para aplicaciones de campaña en campo.

• Exactitud en tensión: <0,1% de la lectura.

• Medición de flicker (PST, PLT según IEC61000-4-15 y ΔV/V%) .

• Armónicos RMS hasta la componente 50° según IEC61000-4-7 clase II.

• Distorsión Armónica Total hasta la componente 50°.

• Grado de Protección IP65. Uso directo en intemperie.

• Reducidas dimensiones y bajo peso: 40x75x75 mm. 130g.

• Software intuitivo y personalizable.

• Generación de Reportes de Datos, Diagramas y Gráficos.

• Generación de Reportes de Calidad personalizable.

• Opción de Conversión automática de Reporte de Datos.
