ECA-313

Aplicación

El ECA-313 es el registrador trifásico más pequeño del mercado. Instrumento de uso general en el ámbito de la distribución eléctrica. Dispone de características favorables para trabajos de Control de Pérdidas y la evaluación de la Modalidad de Consumo. La facilidad y seguridad operativa, robustez y reducido tamaño, son características que favorecen las aplicaciones en campañas de medición intensiva en campo

Usos típicos

• Investigación de Curva de Carga

• Calidad de Suministro eléctrico

• Tipificación de Consumo.

• Estudios de Pérdidas

• Análisis de Red

Descripción

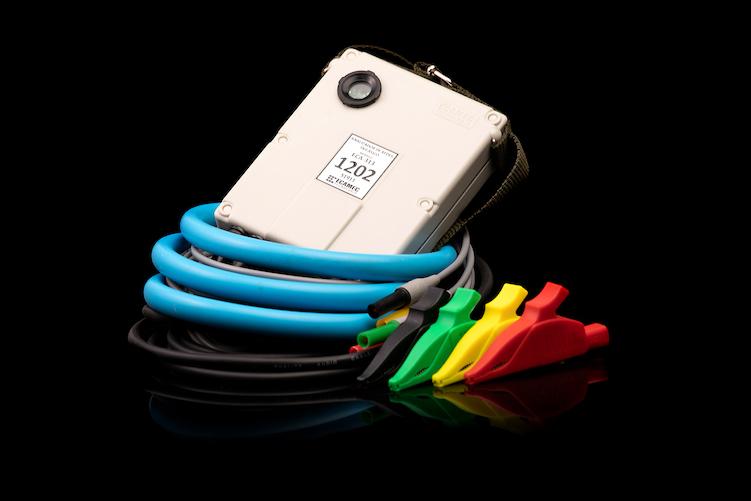

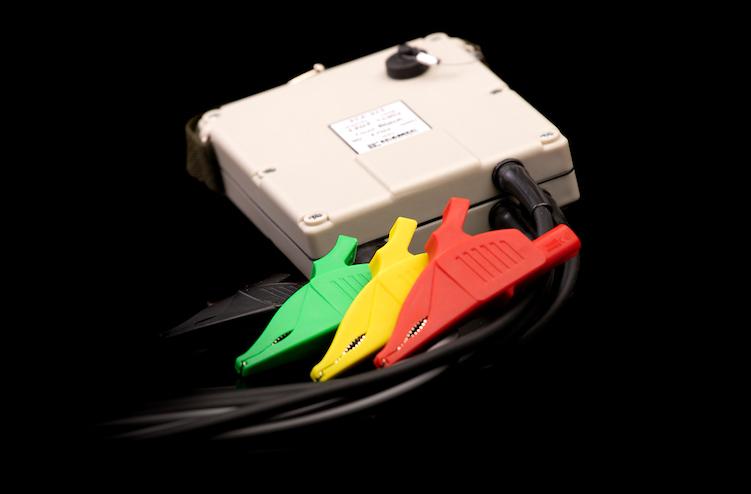

Registrador portátil diseñado y fabricado para poder soportar las severas solicitaciones mecánicas, eléctricas y ambientales propias del uso intensivo en campo. De reducidas dimensiones, bajo peso y aislación total, facilita la instalación segura en espacios reducidos y con puntos “eléctricamente calientes” cercanos. Puede operar directamente en intemperie sin necesidad de protección auxiliar.

Mide y reporta: Tensión U[Vrms] y Corriente I[Arms] de fases, Potencia Activa Total P[kW], Aparente Total S[kVA] y Reactiva Total Q[kVAr].  Energía Activa Total [kWh]. Demanda Máxima por tramos (3 tramos horarios), según el método de “ventana deslizante” actualizada a cada minuto.  Detecta y registra el Sentido de Flujo de Energía [signo +/-]; y Factor de Potencia; Indica tipo de impedancia (Capacitiva o Inductiva); e Interrupciones de suministro.

La capacidad de memoria admite más de 80 días con todos los parámetros cada 15 minutos.

Por diseño, el registrador ECA-313 adopta el concepto operativo de “Registrador sin display”, que asegura mayor robustez en equipos portátiles aplicados a campañas de medición intensivas.

El software SISTEMA ECAMEC, suministrado con el equipo, contiene los programas EConnect e Informes  para la Programación, Lectura y Generación de Reportes. Es amigable, de fácil acceso y alto grado de  personalización.  Admite la configuración de formatos de registros, reportes  y gráficas, adaptados a los requerimientos de uso o normativas de control local. Genera automáticamente Reportes de Calidad.

Características técnicas

• Mide Energía  Activa Total (kWh).

• Demanda Máxima (Ventana deslizante 1 min) en 3 tramos horarios.

• Sentido de Flujo de Energía (Dirección de aporte).

• Potencia Activa  Total  (kW).

• Potencia Aparente Total (kVA).

• Tensión en 3 fases (RMS).

• Corriente en 3 fases (RMS).

• Factor de Potencia total.

• Signo de la Impedancia de carga (L o C).

• Tipo de red donde aplica: Estrella; Delta; Delta con Neutro; Delta Abierto; Monofásica 3 y 2 hilos.

• Rango dinámico 1000:1. Preciso perfil de Demanda en horas pico y en valle.

• Portátil y robusto. Ideal para campañas de determinación de modalidad de consumo.

• Aislación Total y Reducidas dimensiones: 140x110x32mm

• Seguro y facilidad de operar en aplicaciones de Control de Pérdidas No Técnicas.

• Transductores de Corriente flexibles sin fuentes externas ni baterías.

• Gabinete de doble Aislación. Ámbito de medición: CAT IV-600V.

• Grado de Protección IP65. Uso directo en intemperie.

• Software intuitivo y personalizable. Generación de Reportes, Diagramas y Gráficos.
