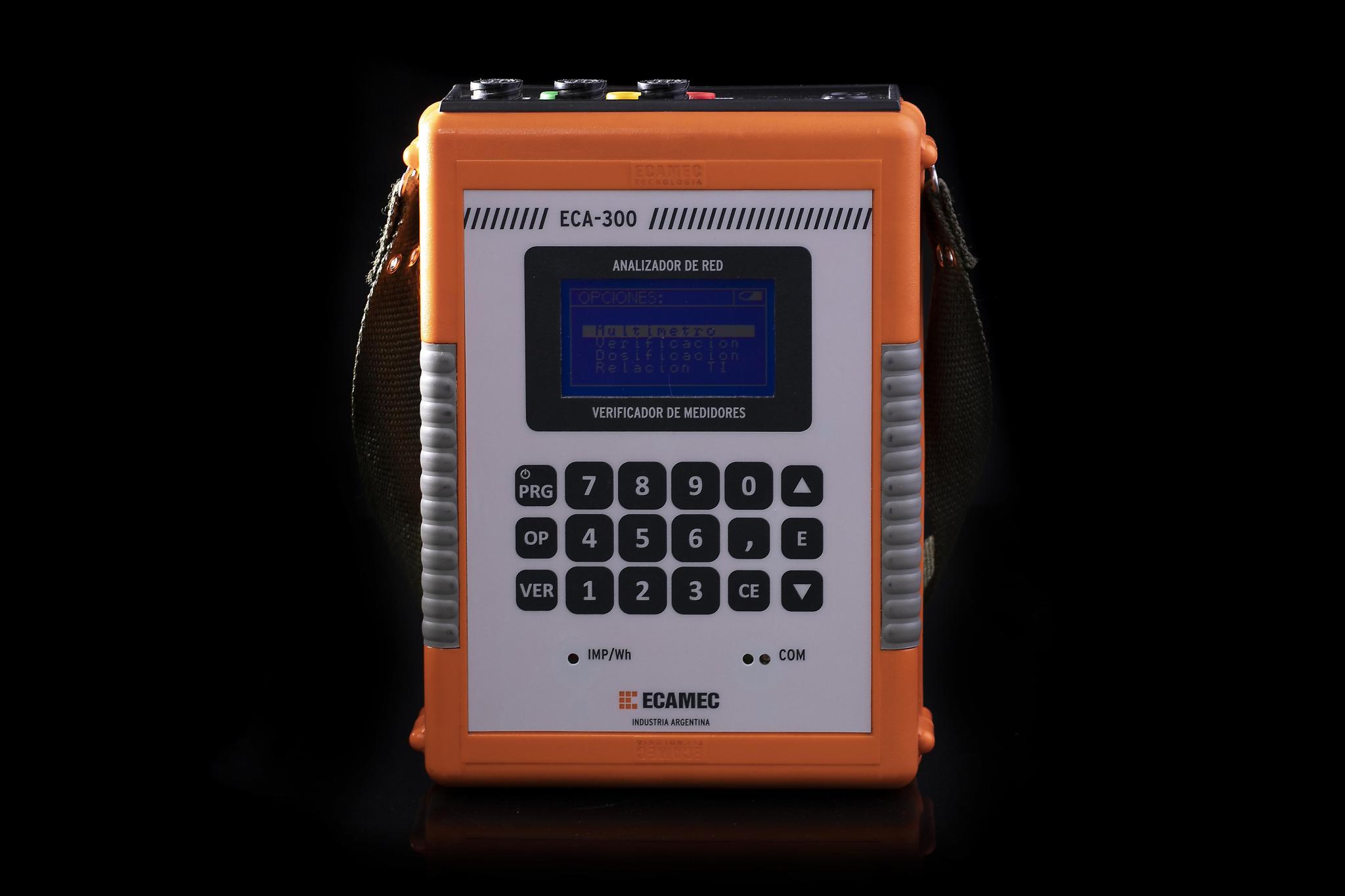

ECA-300

Aplicación

El ECA-300 integra 3 modos operativos: Verificador de medidores; Registrador Analizador de Red trifásico, y Multímetro. Un solo instrumento facilita el estudio integral del punto de suministro.

El ECA-300 facilita la verificación rápida y segura sin necesidad de desconectar el medidor de la red. Mide bajo cualquier estado de carga (fija o continuamente variable), con una exactitud mejor a 0,5%.

Como analizador de red, el ECA-300 mide y registra Tensión [Vrms], Corriente [Arms], Potencia Activa [W], Potencia Reactiva [Var], Potencia Aparente [VA], Factor de Potencia[FP] y Cosφ, Frecuencia[Hz].

Usos típicos:

• Verificar la exactitud de medidores trifásicos y monofásicos

• Campañas de Reducción de Pérdidas (PNT)

• Control de estado de parque de medidores in-situ

• Registro de variables eléctricas

• Determinación de Modalidad de Consumo.

• Estudios de Carga, Cos φ, y Factor de Potencia

• Atención Reclamos de clientes

• Normalización de Instalaciones

Descripción

El ECA-300 integra 3 modos operativos: Verificador de medidores; Registrador y Multímetro. Un solo instrumento facilita el estudio integral del punto de suministro y también es de aplicación en el Estudio de redes.

Dispone de 2 memorias independientes con capacidad para almacenar más de 300 verificaciones y más de 21 días de registro continuo. Display de matriz de puntos y back ligth. La alimentación del ECA-300 la provee una batería recargable  con capacidad para operar durante más de 15 horas continuas como Verificador, 30 horas como Registrador, o en forma permanente con el Accesorio de alimentación externa suministrado con el equipo.

El ECA-300 se suministra con el software SISTEMA ECAMEC para la Parametrización, Lectura y Reportes de Verificación y Registro. Genera automáticamente Reportes Estadísticos, de Calidad y Gráficas de las variables. Todos los Reportes de medición son exportables a cualquier utilitario de Windows.

Verificador de Medidores

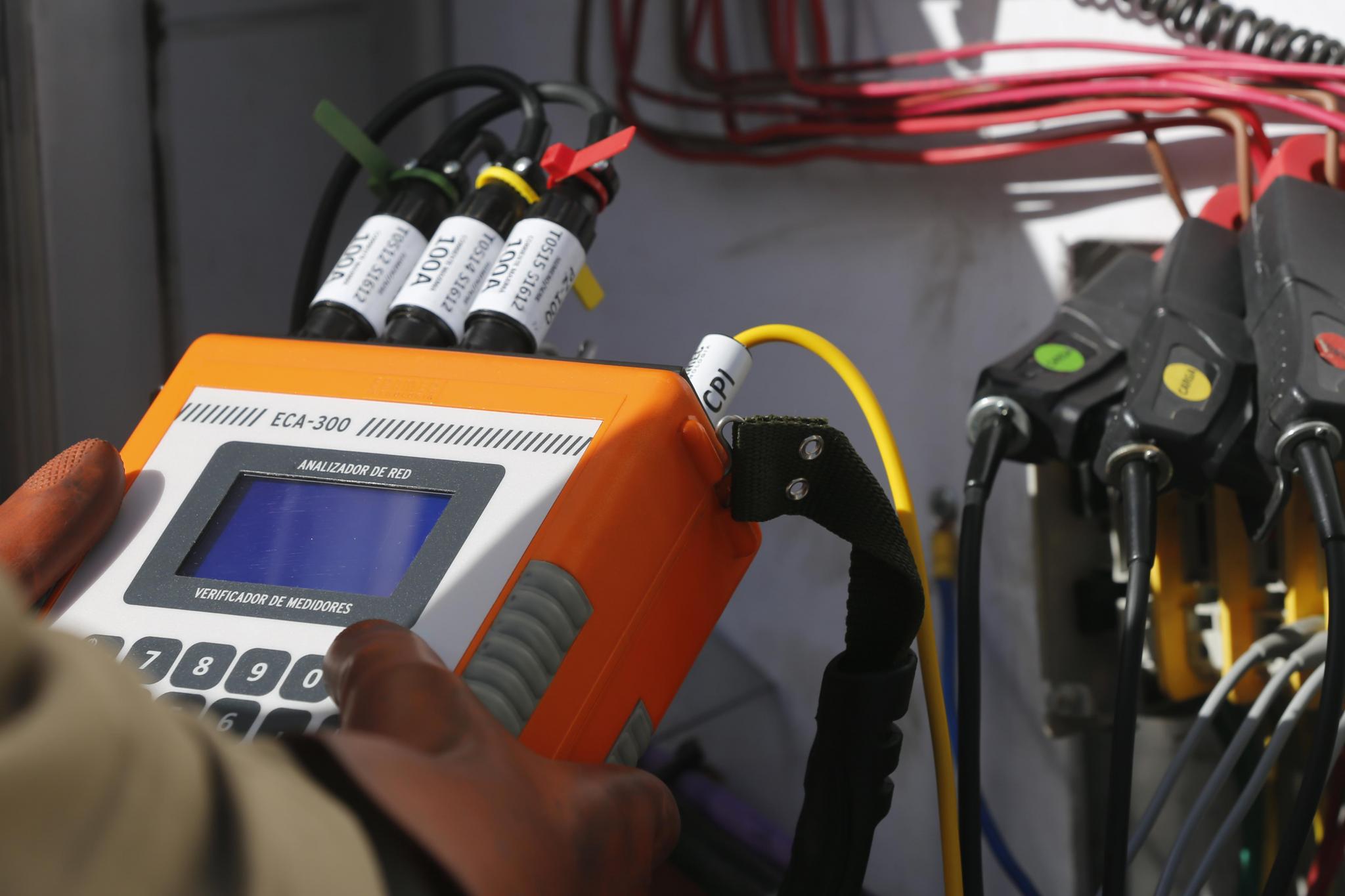

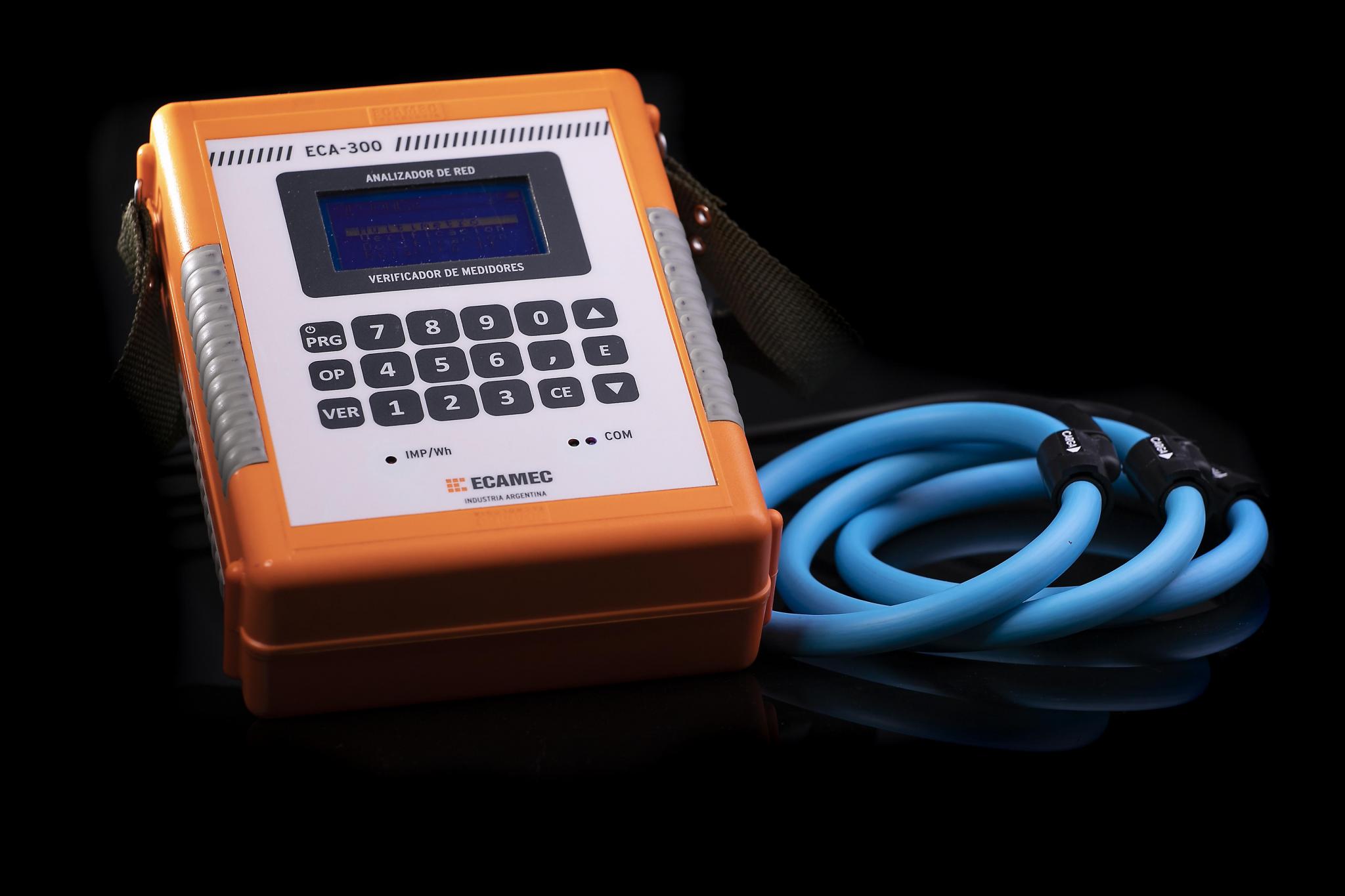

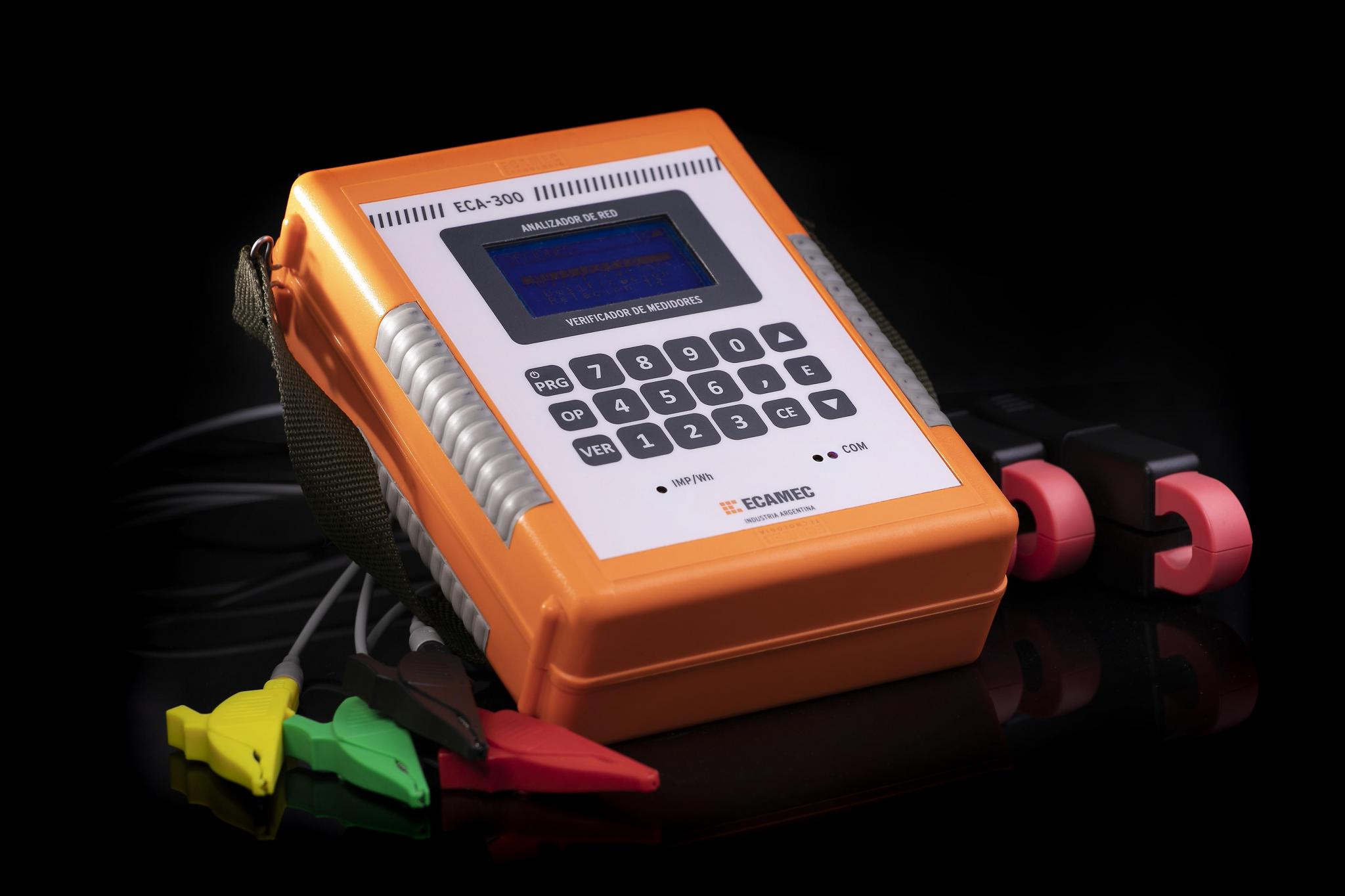

El ECA-300 facilita la verificación rápida y segura sin necesidad de desconectar el medidor de la red. Mide bajo cualquier estado de carga (fija o continuamente variable), con una exactitud mejor a 0,5%, incluyendo el transductor, y determina automáticamente el error del medidor. El display muestra el esquema vectorial (tensión y corriente) para verificar el correcto  conexionado del medidor. Admite transductores de corriente TI-Q (tipo pinza) o TI-Flex (flexible). Se puede aplicar en sistemas de medición directa o indirecta, trifásica o monofásica de 2 ó 3 hilos, y en redes estrella, delta y delta abierto. Ingreso por teclado de todos los parámetros de medición y hasta 50 novedades referidas al medidor, la instalación y la red. Toda la información queda registrada en memoria con fecha y hora de realización. Además del Modo Manual de verificación, admite el uso de cabezal de lectura automática modelo CZL3 o CLP100, compatibles con “marcas” en disco, LCD y diodo Flash.

Registrador Analizador de red

Como analizador de red, el ECA-300 mide y registra Tensión[Vrms], Corriente[Arms], Potencia Activa[W], Potencia Reactiva[Var], Potencia Aparente[VA], Factor de Potencia[FP] y Cosφ, Frecuencia[Hz]. Admite programar intervalos de medición  desde 1 segundo hasta 15 minutos para perfilar variables eléctricas durante semanas. Los transductores de corriente son de linealidad absoluta y mínima incertidumbre. Los rangos disponibles permiten medir desde 50 mA hasta más de 3000 A. Mide potencia y energía en 4 cuadrantes y admite el método Aarón (Teorema de Blondel).

Multimetro

En el Modo Multímetro el ECA-300 mide los siguientes parámetros instantáneos: UFN, ULL, I, P, S, Q, Cos φ, FP, Hz, Angulo de Fase.

Seguridad, Confiabilidad

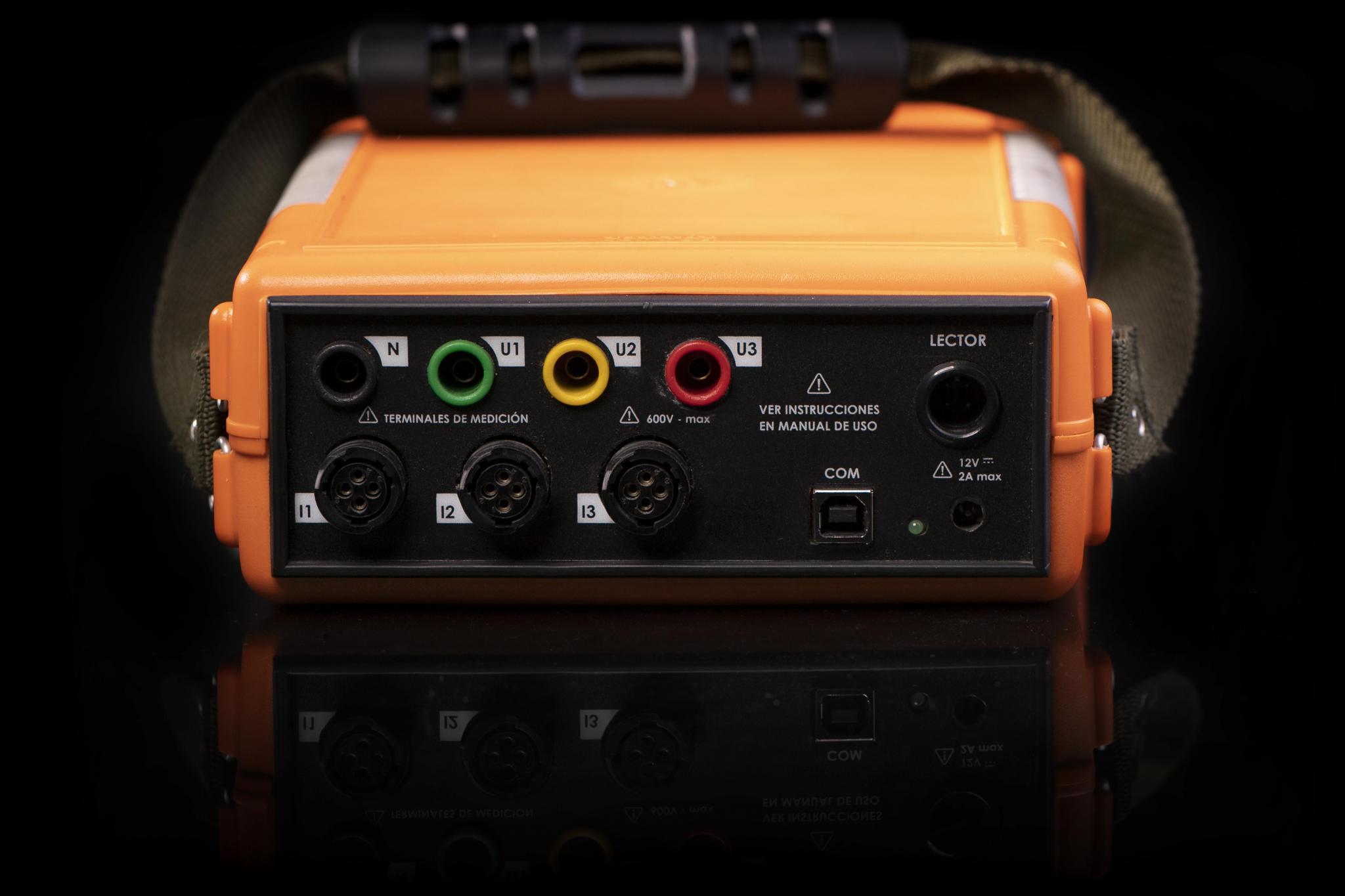

El ECA-300 es portátil, de bajo peso y cómoda operatoria en mano. Esta característica es particularmente valiosa para la seguridad en condiciones operativas extremas como la verificación de medidores ubicados sobre postes y en altura. Las teclas de gran tamaño facilitan operar calzando guantes dieléctricos y de seguridad. El equipo, conectores y cables de conexión están protegidos conforme a la norma IEC61010-1 CAT IV-600V.

Características técnicas

• 3 Instrumentos en uno: Verificador, Registrador y Multímetro

• Robusto y portátil. Especialmente diseñado para aplicaciones intensivas en campo

• Bajo peso y cómoda operatoria en mano, rápida y segura.

• Teclas de gran tamaño. Facilita operar calzando guantes dieléctricos y de seguridad.

• Operatoria con Menú guiado desde display.

• Verifica el medidor en servicio. Verifica distintas tecnologías de medidor.

• Resuelve la limitación del método potencia-tiempo. Resultado directo en % de error.

• Mide potencia y energía en 4 cuadrantes y admite el método Aarón.

• Aplica a medidores trifásicos y monofásicos en sistemas de 2 y 3 hilos.

• Patrón de energía interno de 0,2%. Rango dinámico amplio: 1000:1

• Muestra el esquema vectorial del conexionado del medidor en display.

• Certifica una exactitud menor a 0,5% con TI-Q y menor a 1% con TI-Flex.

• 2 memorias independientes. Almacenar más de 300 verificaciones y mas de 21 días de registro

• Dispone de Reloj de Tiempo Real.

• Mide valores instantáneos de: Tensión y Corriente (RMS), Potencia Activa, Factor de Potencia con signo, Potencia Aparente, Potencia Reactiva, Cos φ y Frecuencia.

• Display de matriz de puntos y back ligth.

• Admite el ingreso de los datos del cliente, del medidor y la lectura del consumo.

• Ingreso de Factores, Constantes y Tiempo de prueba.

• Batería recargable. Opera más de 15 horas como Verificador y más de 30 horas como Registrador.

• Admite el uso de cabezal de lectura automática modelos CZL3 o CLP100.

• Software para la Parametrización, Lectura y Reportes de Verificación y Registro.

• Genera automáticamente Reportes Estadísticos, de Calidad y Graficas de las variables.

• Reportes de medición exportables a cualquier utilitario de Windows.
