ECA-200

Novedades 2019

Aplicación

El ECA-200 integra un Patrón de Energía de 0,2% de exactitud y un Inyector de Carga (1 y 10 Amp). En un solo instrumento, el especialista dispone de todo lo necesario para verificar la exactitud del medidor sin desvincularlo de la red. El resultado en % de error respecto del patrón, se lee directamente en el display. El método de medición del ECA-200 permite verificar en cualquier estado de carga. El Inyector se puede aplica para simular carga cuando no hay carga real o para simular mayor carga de la existente.

Usos típicos

• Verificación del medidor sin desconectar de la red

• Campañas de Reducción de Pérdidas (PNT)

• Control de estado de parque de medidores in-situ

• Atención Reclamos de clientes

• Normalización de Instalaciones

• Reporte de trabajos en campo

• Procedimientos de Control de Calidad

• Estudio de consumos y rendimiento

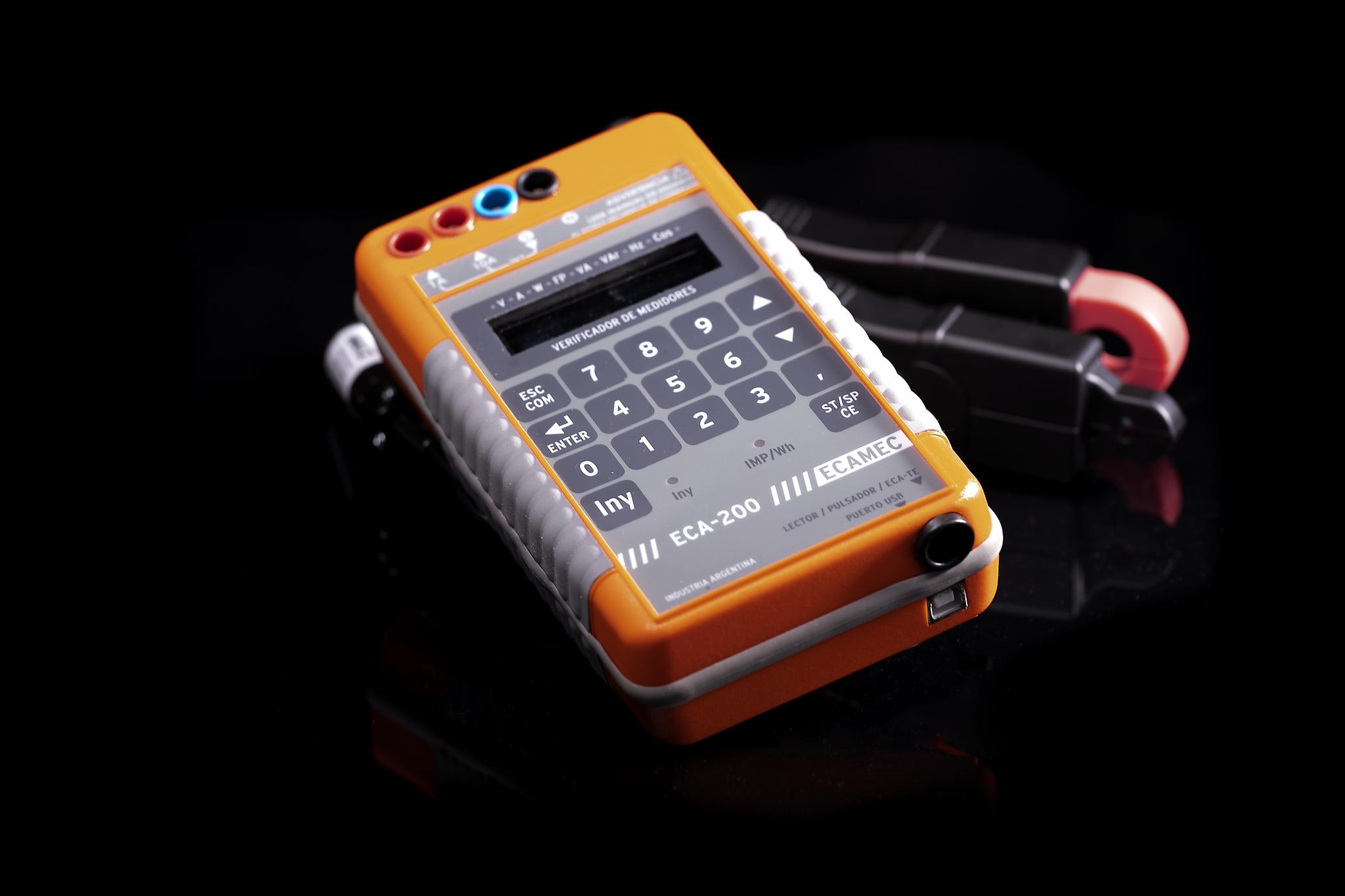

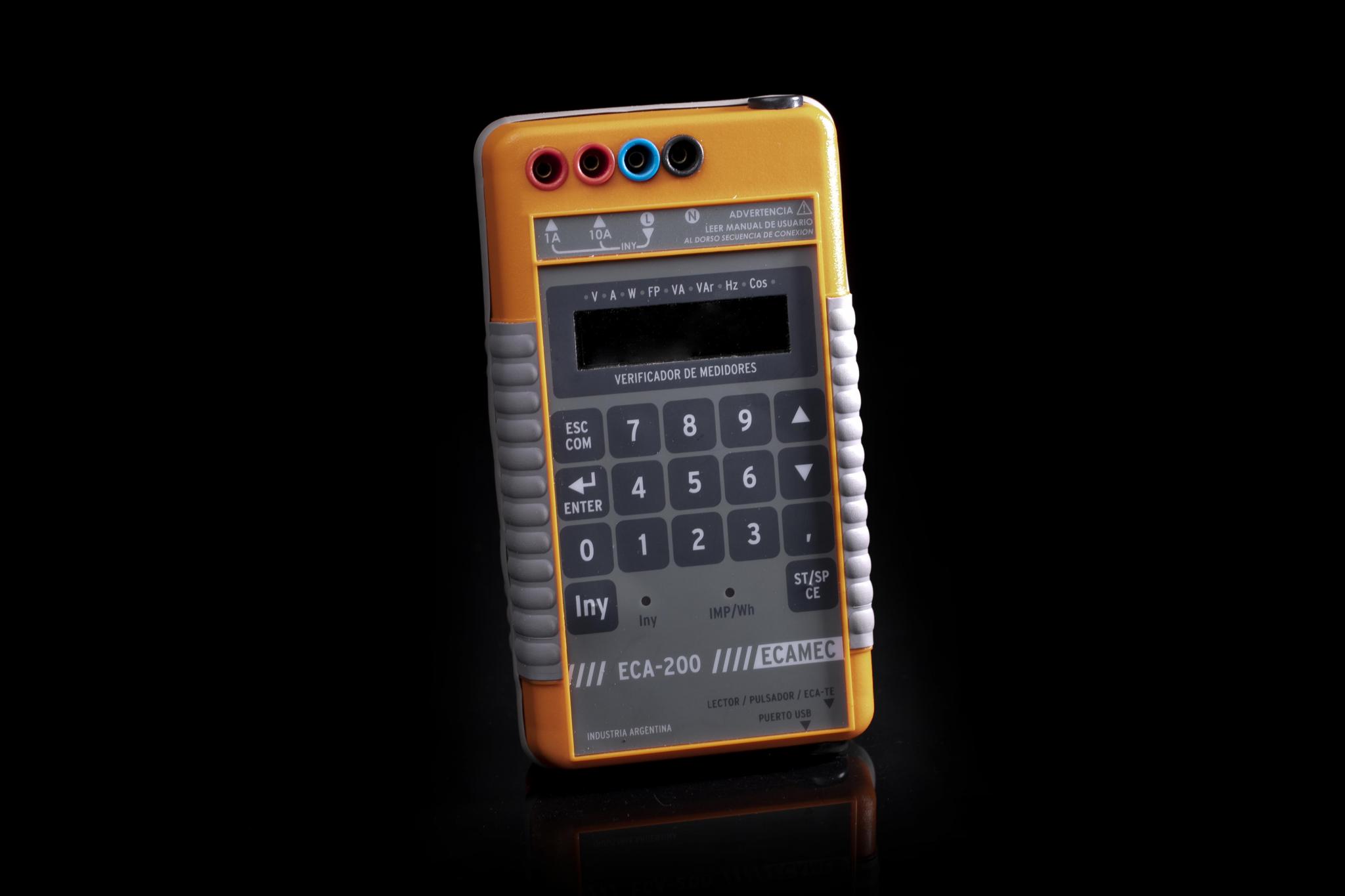

Características: Instrumento portátil fácilmente operable en mano. En un solo instrumento, el especialista dispone de todas las opciones de medición necesarias para los trabajos de verificación o normalización de los medidores de energía para facturación. La funcionalidad del ECA-200 incluye 7 opciones operativas.

Verificador: Determina la exactitud del medidor de energía conectado a la red y bajo régimen de carga real. En ausencia de carga real puede verificar aplicando el Simulador de Carga interno. Es aplicable en medidores de 2 y 3 hilos sin desconectarlos de la red. También se aplica en medidores trifásicos desvinculando carga.  El resultado se expresa directamente como Error [%]. Todos los resultados y parámetros ingresados durante las pruebas (hasta 255) quedan registrados en la memoria interna. La información registrada puede ser trasferida a una PC y generar reportes de medición.

Inyector de Carga: Implanta un simulador de carga para verificar medidores en servicio pero sin carga real, o medidores fuera de red. El Simulador de Carga puede adicionar carga mientras se verifica un medidor bajo carga real.

Recolector de Datos: Un Menú guiado permite seleccionar e ingresar en memoria más de 50 opciones de novedades encontradas durante los trabajos en campo. El listado de novedades puede ser personalizado según requerimiento del usuario.

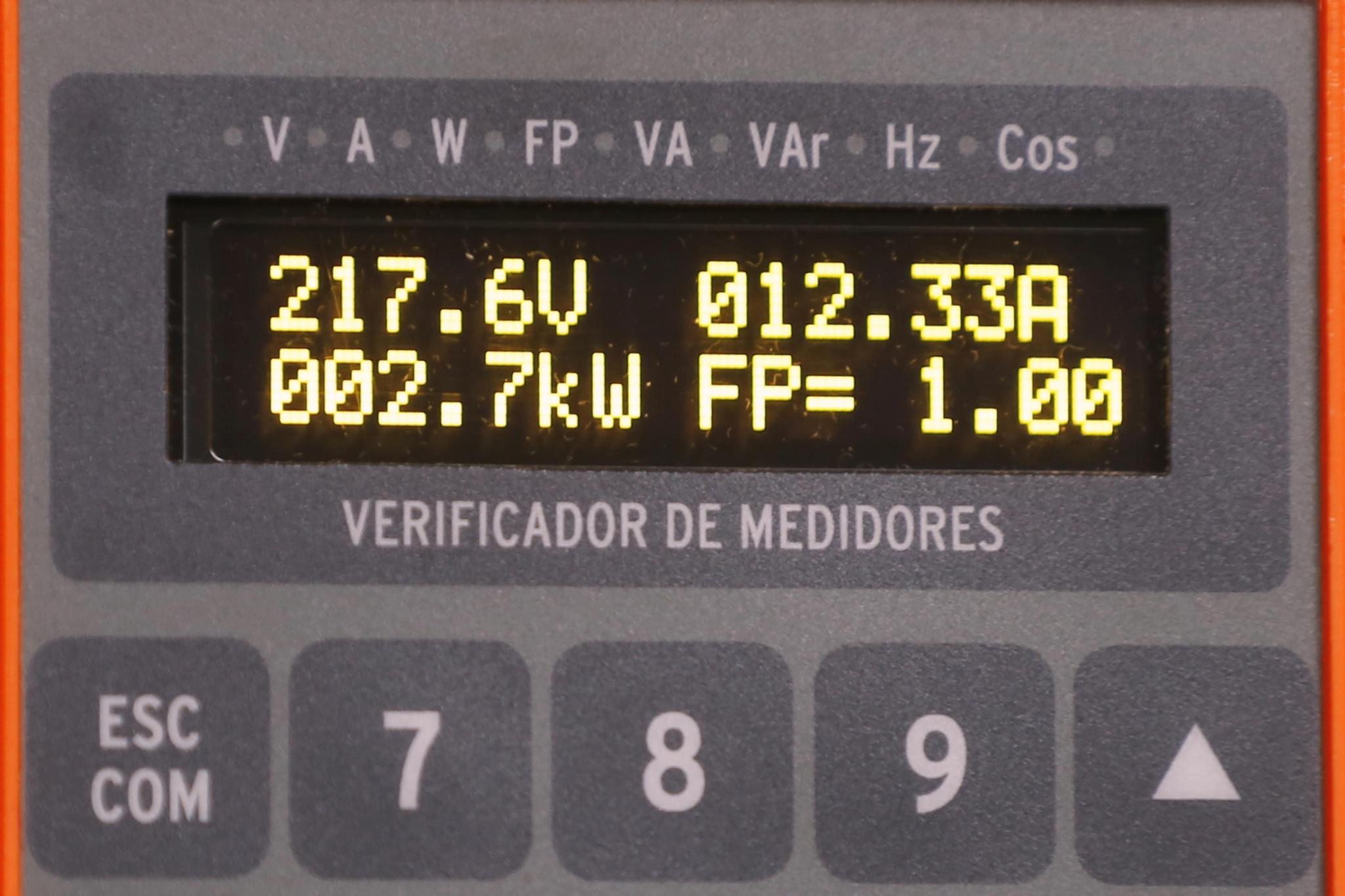

Multímetro: Mide valores instantáneos de V-I-W-VA-Var-FP-Cosφ-Hz. La medición de Energía se realiza en cada verificación y con la Opción Operativa de medición de Energía

Medición de Energía. Opción para medir energía durante un tiempo programado desde el teclado.

Balance inalámbrico: el ECA-200 prevé la aplicación del Accesorio ECA-TE con bluetooth para verificar la discrepancia (medición simultánea) de consumo entre 2 puntos de la instalación. Ejemplo: consumo en el punto de suministro (sobre la red pública) y el contabilizado por el medidor. El alcance de este accesorio de hasta 20 metros, permite la comparación de corriente con acometidas alejadas.

Máximos y Mínimos: Función complementaria de todas las otras opciones operativas. Durante la medición, el equipo detecta y memoriza el máximo y mínimo valor de tensión y corriente.

La funcionalidad básica del ECA-200 puede complementarse con los Accesorios de lectura modelos CZL3 para la lectura automática de “marcas” en cristal liquido y disco, o el CLP100 para los medidores con emisor “diodo flash”.

Características técnicas

• Robusto y portátil. Especialmente diseñado para aplicaciones intensivas en campo.

• Patrón de energía interno de 0,2%. Rango dinámico amplio: 1000:1

• Certifica una exactitud menor a 0,5% con PZ20 y PZ100, y menor a 2% con TI-Flex.

• Operatoria rápida y segura. Permite un alto régimen de verificación/operador/día.

• Información de Calidad en Campañas de Reducción de Pérdidas.

• Verificación de medidores sin desconectarlo de la carga.

• Inyector de Carga (simulador de carga) de 1 A y 10 A.

• Aplica a medidores en sistemas de 2 y 3 hilos.

• Verifica el medidor con o sin carga real. No requiere la intervención del cliente.

• Resuelve la limitación del método potencia-tiempo. Resultado directo en % de error.

• Admite el ingreso de los datos del cliente, del medidor y la lectura del consumo.

• Verifica distintos tecnologías de medidor. Ingreso de Factores, Constantes y Tiempo de prueba.

• Dispone de Reloj de Tiempo Real.

• Registra hasta 255 verificaciones en memoria interna (4 pruebas por cada una).

• Operatoria con Menú guiado desde display.

• Dispone de teclas de gran tamaño. Permiten operar calzando guantes dieléctricos.

• Mide valores instantáneos de: Tensión y Corriente (RMS), Potencia Activa, Factor de Potencia con signo, Potencia Aparente, Potencia Reactiva, Cos φ y Frecuencia.

• Admite el uso del transductor ECA-TE (accesorio opcional), para detectar derivaciones ocultas (versión con bluetooth).

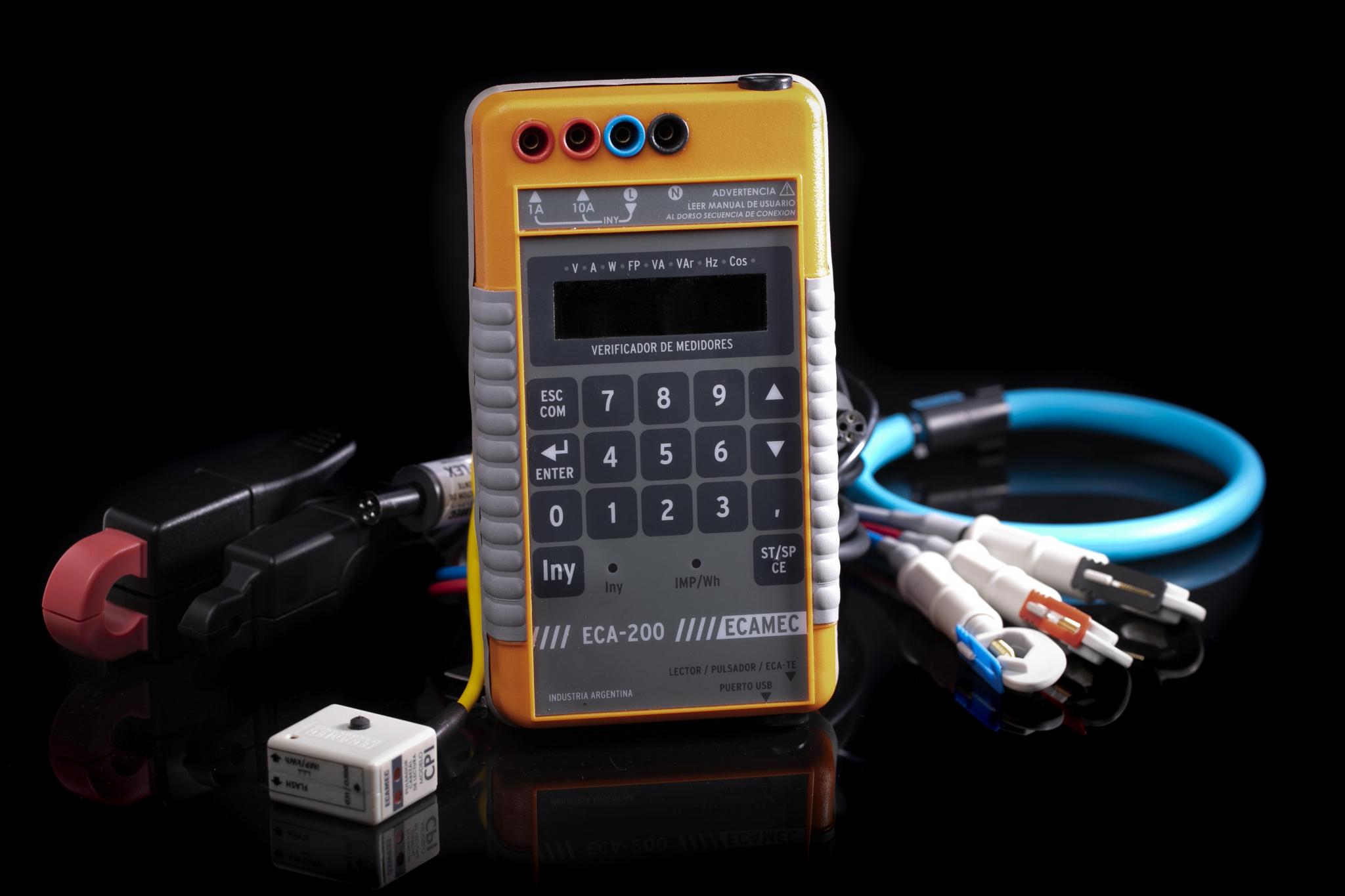

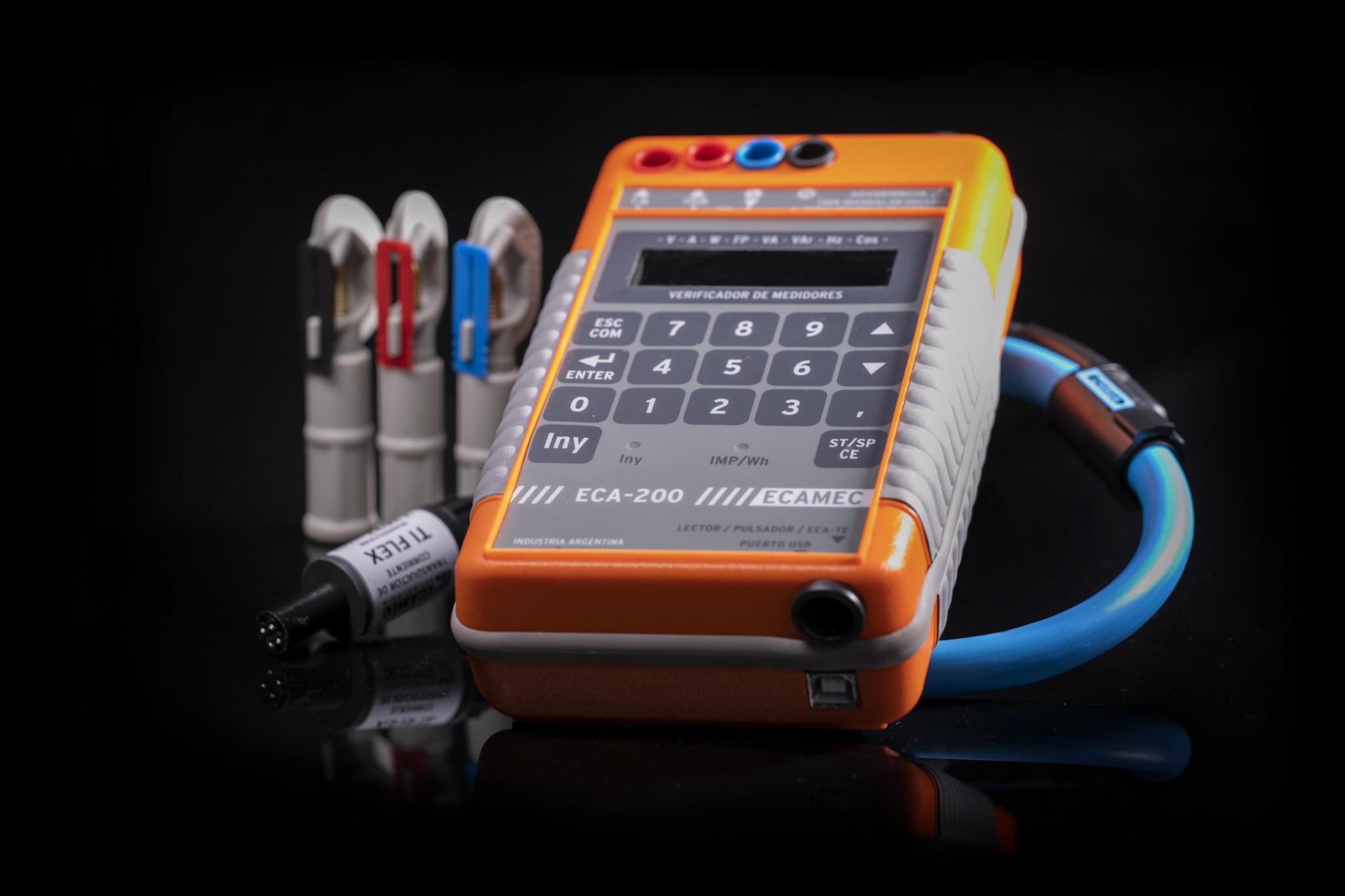

Accesorios Compatibles

Transductor de demanda ECA-TE

Transductor de corriente flexible TI-Flex

Transductor de corriente PZ20

Transductor de corriente PZ100

Cable Inyector de Carga AA204

Bolso de transporte pequeño AA502

Cabezal para verificación automática de medidores CPI
