CPI

NUEVO ACCESORIO para ECA-200 y ECA-300:

Aplicación

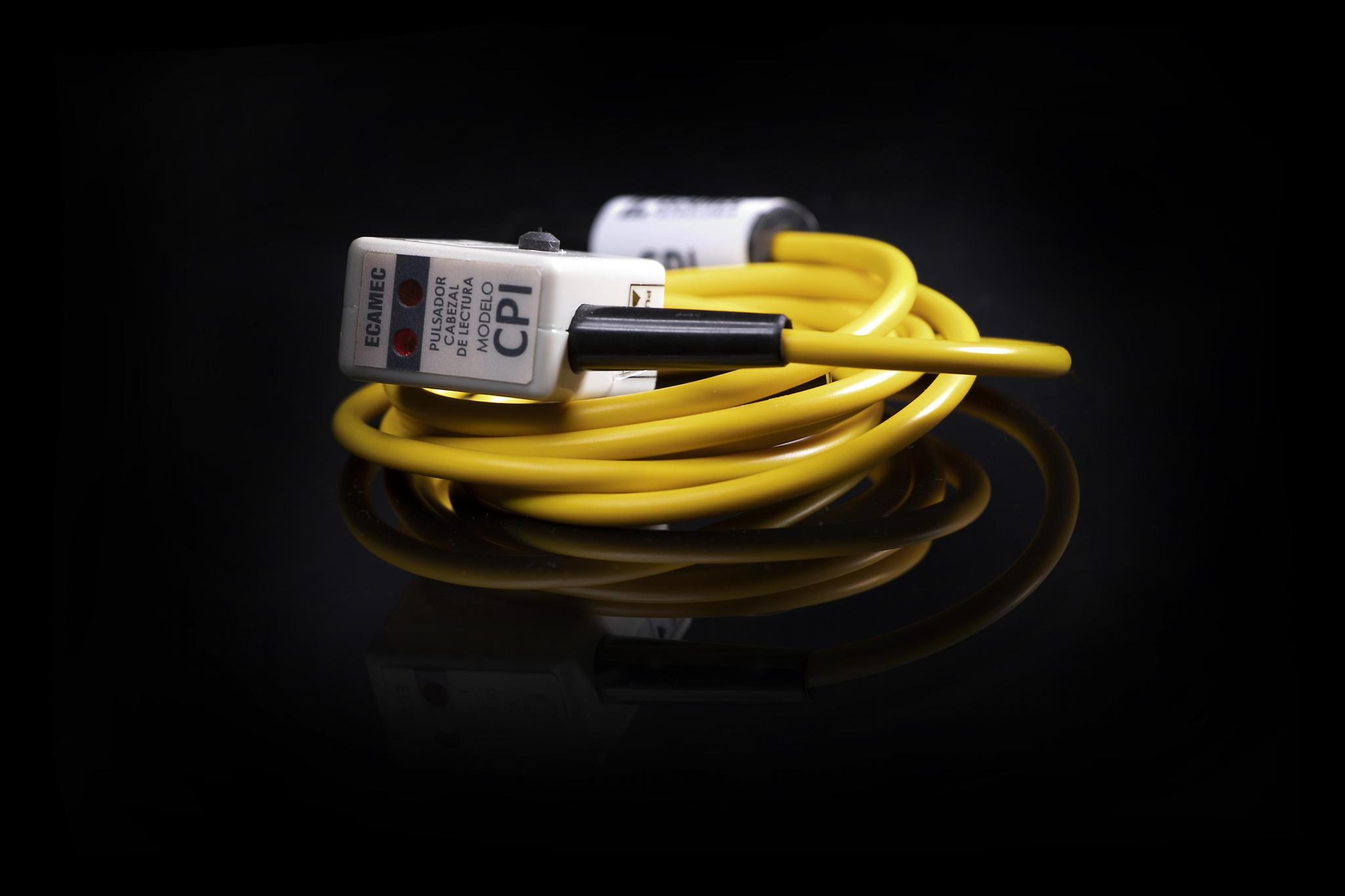

El cabezal de lectura automática CPI es un nuevo accesorio para los verificadores de medidores Ecamec modelos ECA-200 y ECA-300. Resuelve la detección del destello o “flash” que emiten los medidores electrónicos con tecnología de  “marca” a través de diodo luminoso, detecta marcas del disco de medidores tipo Ferraris y dispone de un pulsador para el disparo manual de pulsos.

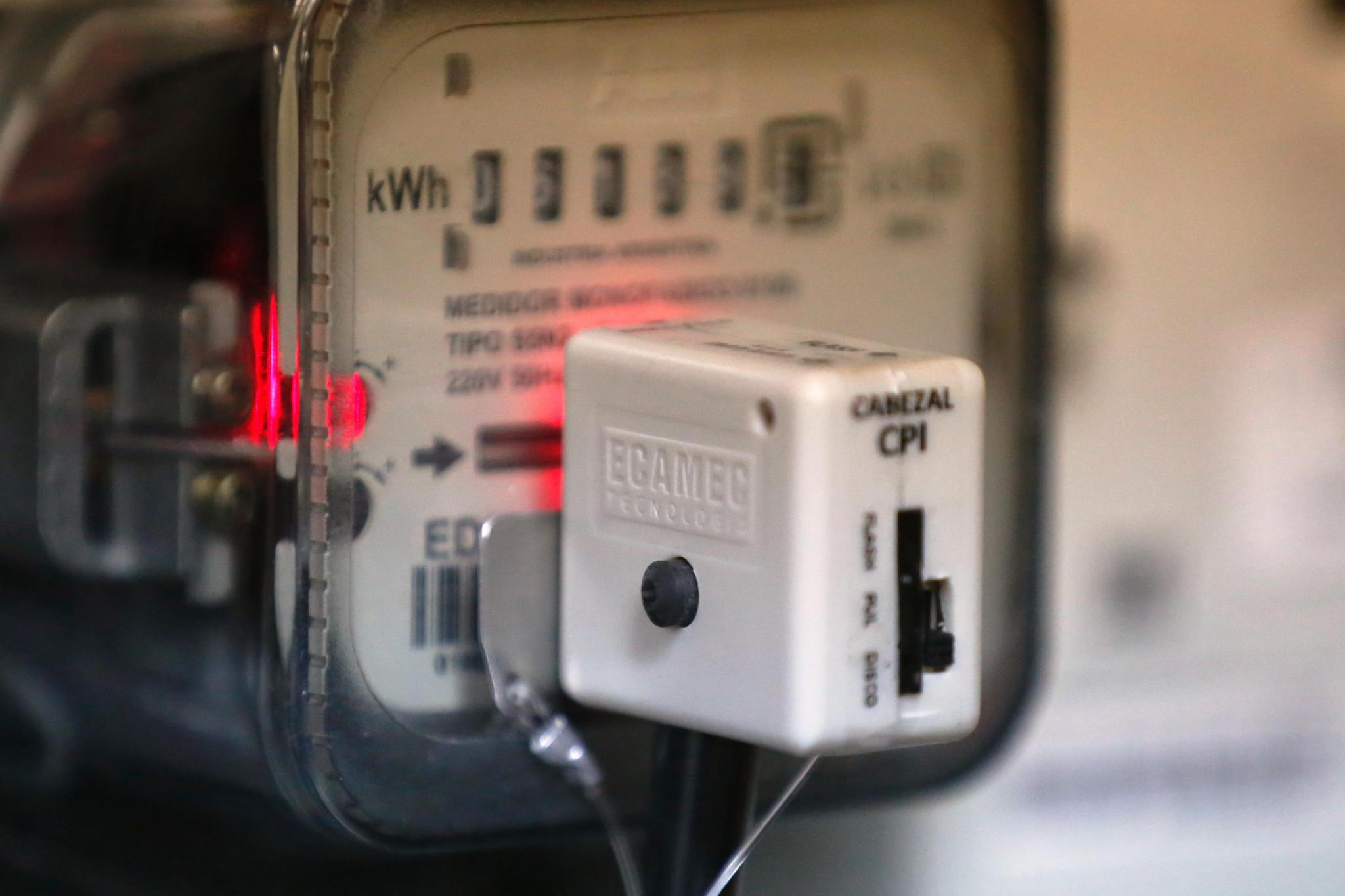

En el modo emisor puede leer 2 tipos de medidores con “marca” en disco (medidor electromecánicos) ó display de cristal líquido. Aplica el principio de reflexión del haz de luz incidente sobre la “marca”. Aplica un exclusivo y novedoso sistema de fijación de placa magnética que se adhiere sobre el frente del medidor mediante obleas doble contacto. El Cabezal CPI se sostiene magnéticamente sobre la placa y puede deslizarse libremente en dirección X-Y facilitando un eficaz apuntamiento del haz de luz sobre la “marca” del medidor. Aplica a distintas geometrías y tamaño de medidor.

De reducido tamaño y peso permite la fijación sobre el emisor de luz en distintas geometrías y formatos de medidor.

El CPI dispone de un selector para configurar la función de uso.

Usos típicos

Verificación de Medidores con Lectura Automática.

Pulsador Manual remoto.

Características técnicas

Modo de Funcionamiento: Lector, Lector/emisor o Pulsador manual, seleccionable por operador.

Principio: Lectura óptica.

Indicador de detección: Led Repetidor visible en contra frente.

Tecnología de Receptor: Foto diodo de alta direccionalidad / LDR visible.

Tecnología del Emisor: diodo laser - 5mW – Clase IIIa.

Frecuencia máxima de detección: 50 impulsos/segundo.

Alimentación: 5VDC desde Verificador.

Dimensiones y Peso: 30x30x12mm. – 35g.

Conector: 4 vías circular polarizado.

Dimensiones y Peso: 30x20x35mm. – 50g.

Compatibilidad funcional: accesorio para verificadores ECA-300; ECA-200.

Conector: 4 vías circular polarizado.
