AA100-3F

Aplicación

• Accesorio para el conexionado de tensión sobre cables con cubierta aislante.

• Operatoria de conexión segura.

• Acepta amplio rango de sección de cable. Auto centrado.

• Fácil conexionado sobre cables multifilares de cobre y cubierta aislante PVC.

• Secciones hasta 10mm2.

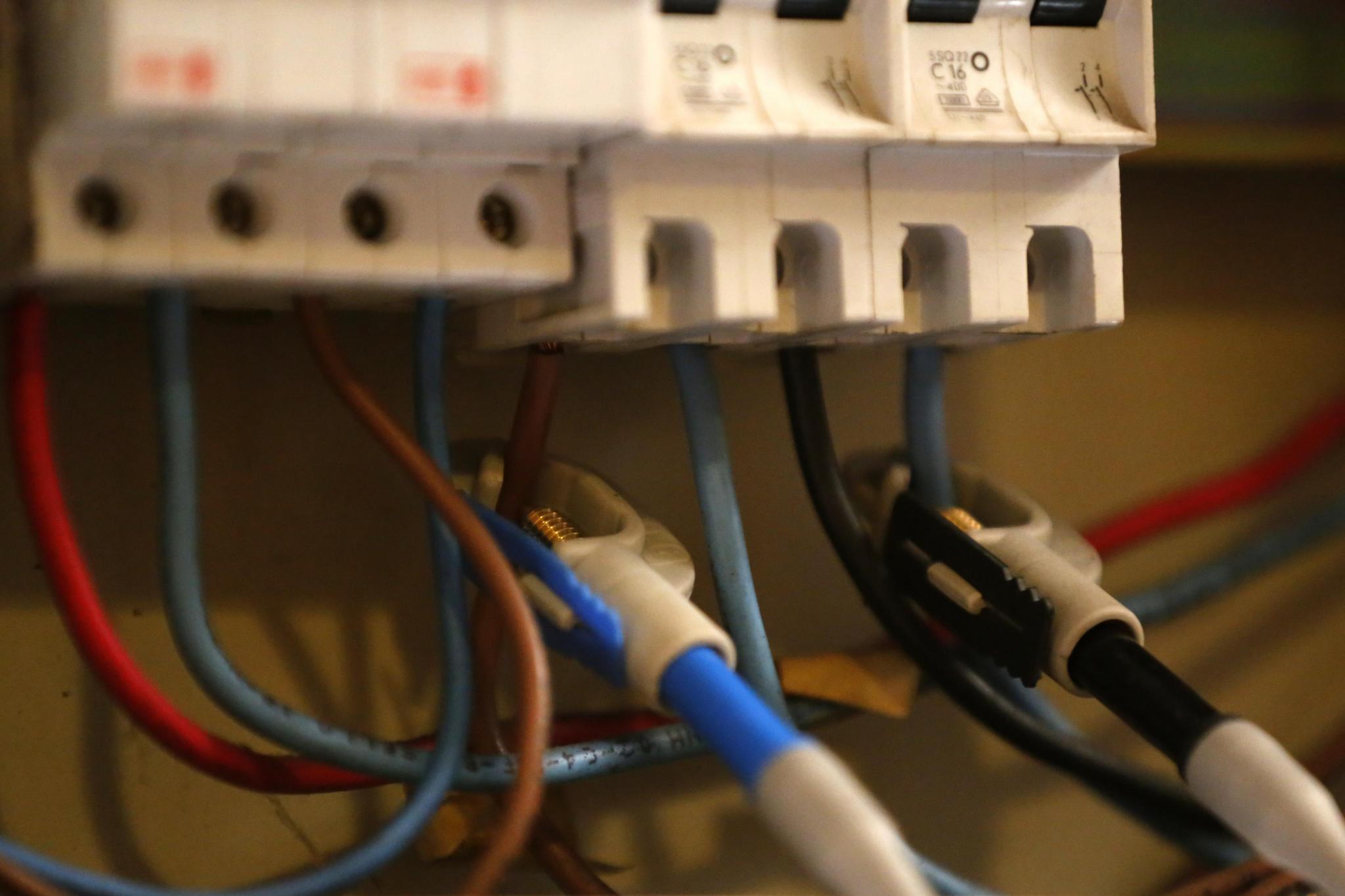

El conector ajustable modelo AA100-3F facilita al operador realizar la conexión sobre conductores de línea con vaina aislante, sin necesidad de retirar o “pelar” la cubierta.

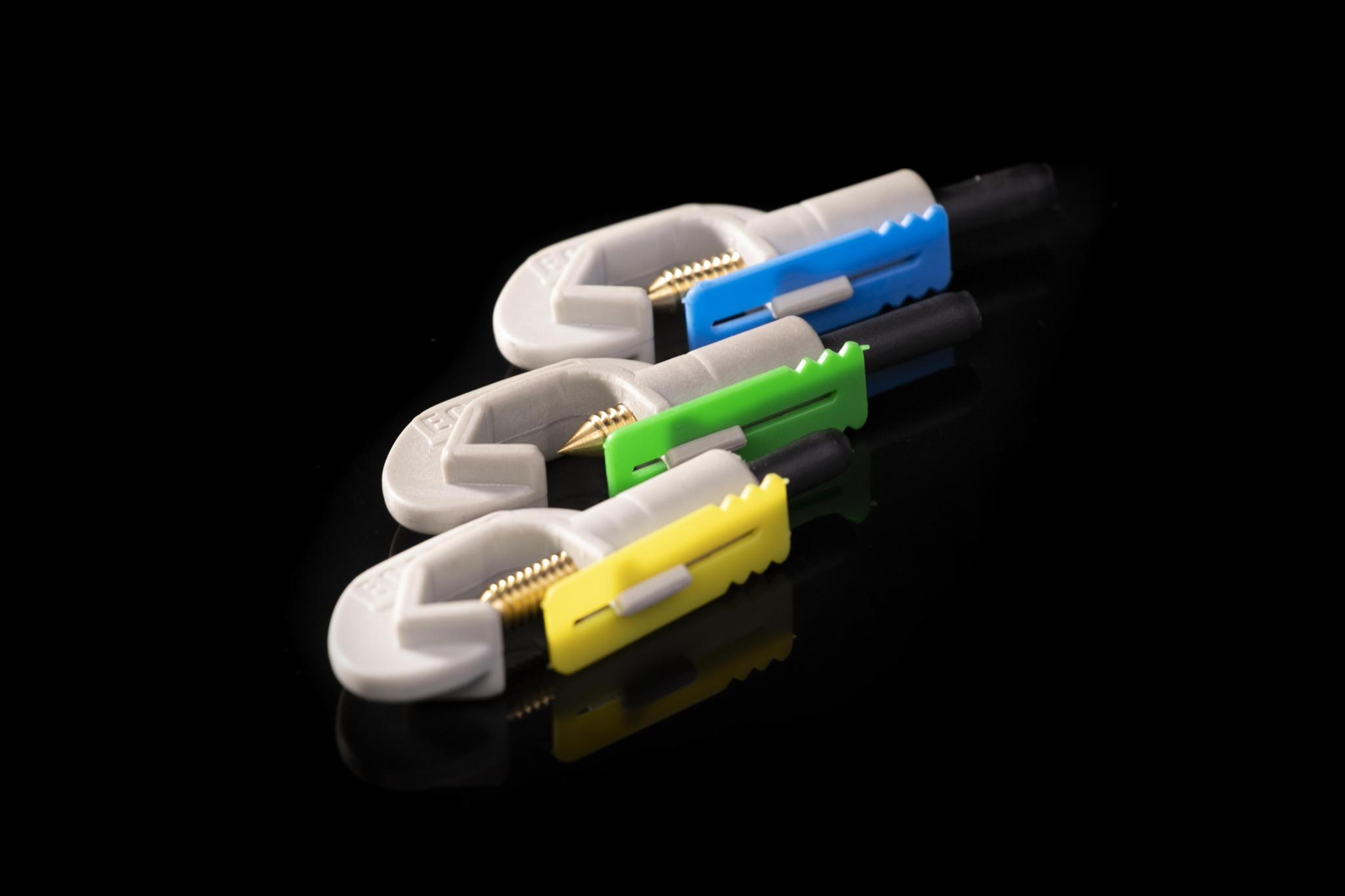

Dispone de una cuenca aislante en forma de “V” que auto centra el cable, punta de conexión (bronce) de ajuste a tornillo, un cabo aislante de 25 mm de largo terminado en un conector banana hembra normalizada de 4 mm.

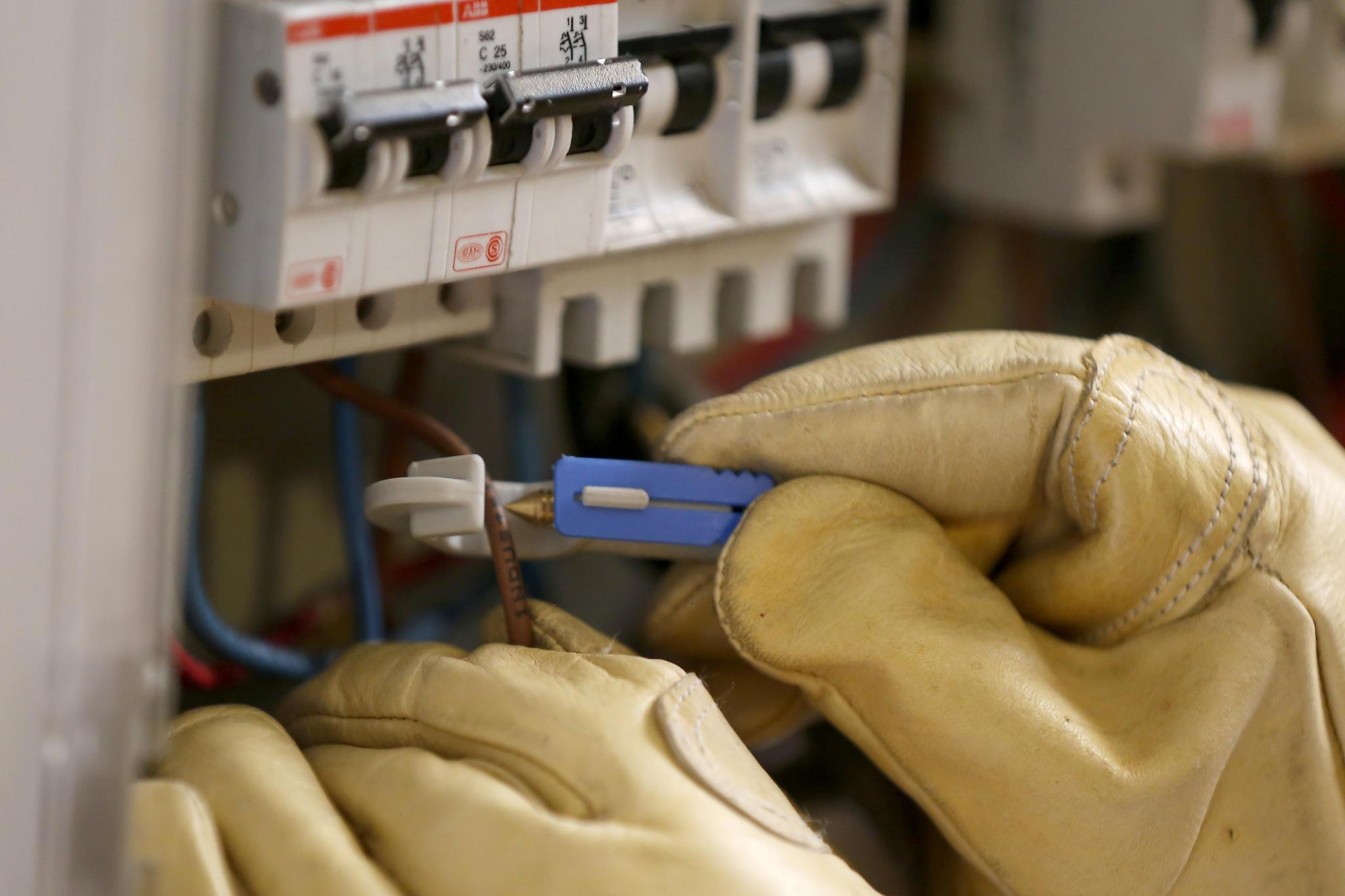

El ajuste se realiza manualmente con guantes dieléctricos, o bien mediante una herramienta de ajuste exclusiva para ese fin, que no daña la cubierta del conector.

Ver detalles de la operatoria.

Características técnicas

Punta de Conexión: Bronce.

Diámetro de cable que acepta: 2.5mm2 a 10mm2.

Largo del conector: 70mm.

Mecanismo: ajuste a tornillo.

Interconexión: conector “banana” hembra normalizado 4 mm y protegido.

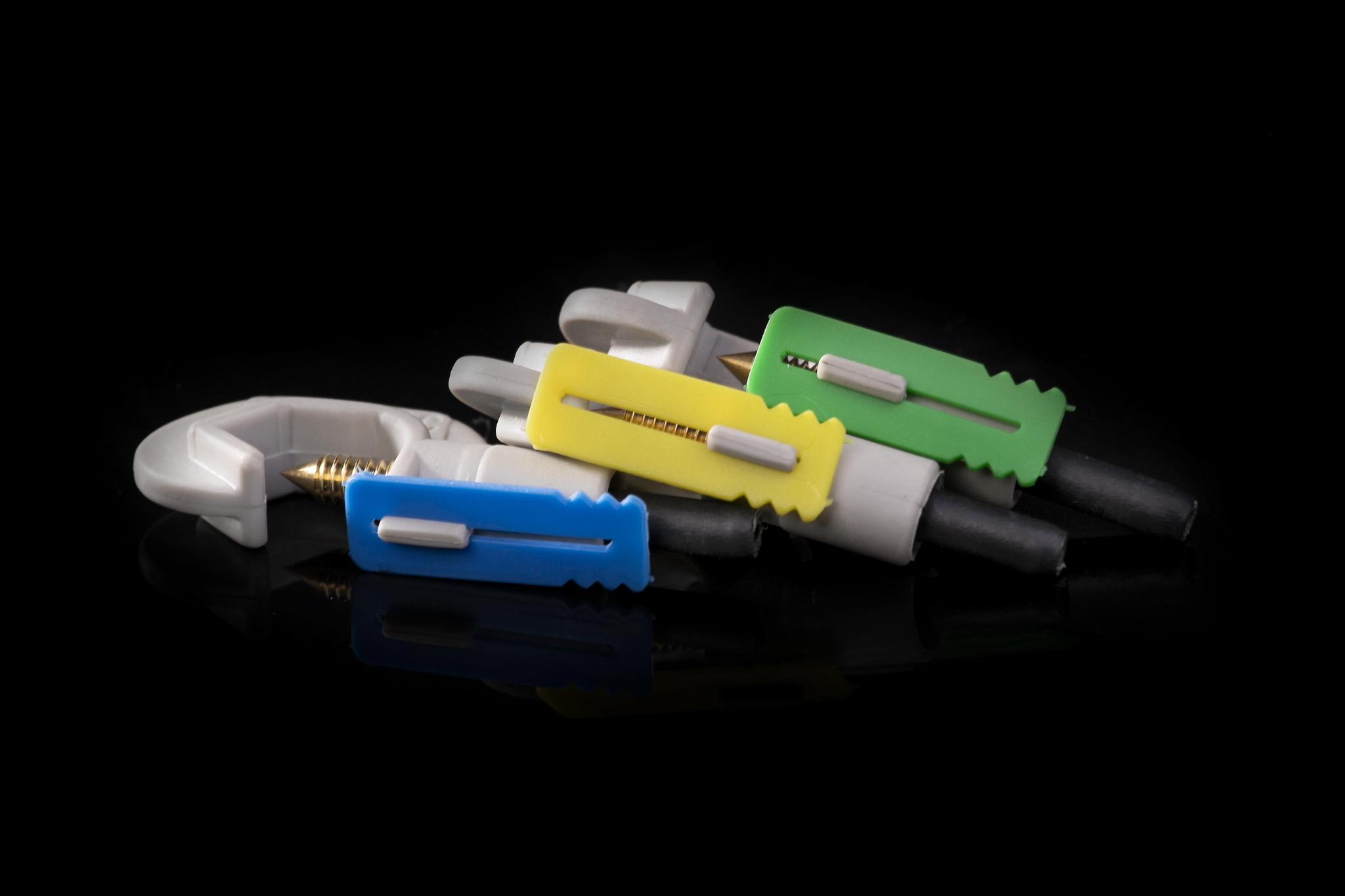

Colores: Negro(N); Verde (V); Amarillo(A); Rojo(R); Azul(Z); Marrón (M).
