AA100-3B

Aplicación

Accesorio para el conexionado de tensión sobre cables con cubierta aislante.

• Operatoria de conexión segura.

• Acepta amplio rango de sección de cable. Auto centrado.

• Fácil conexionado sobre aislantes de gran dureza y espesor.

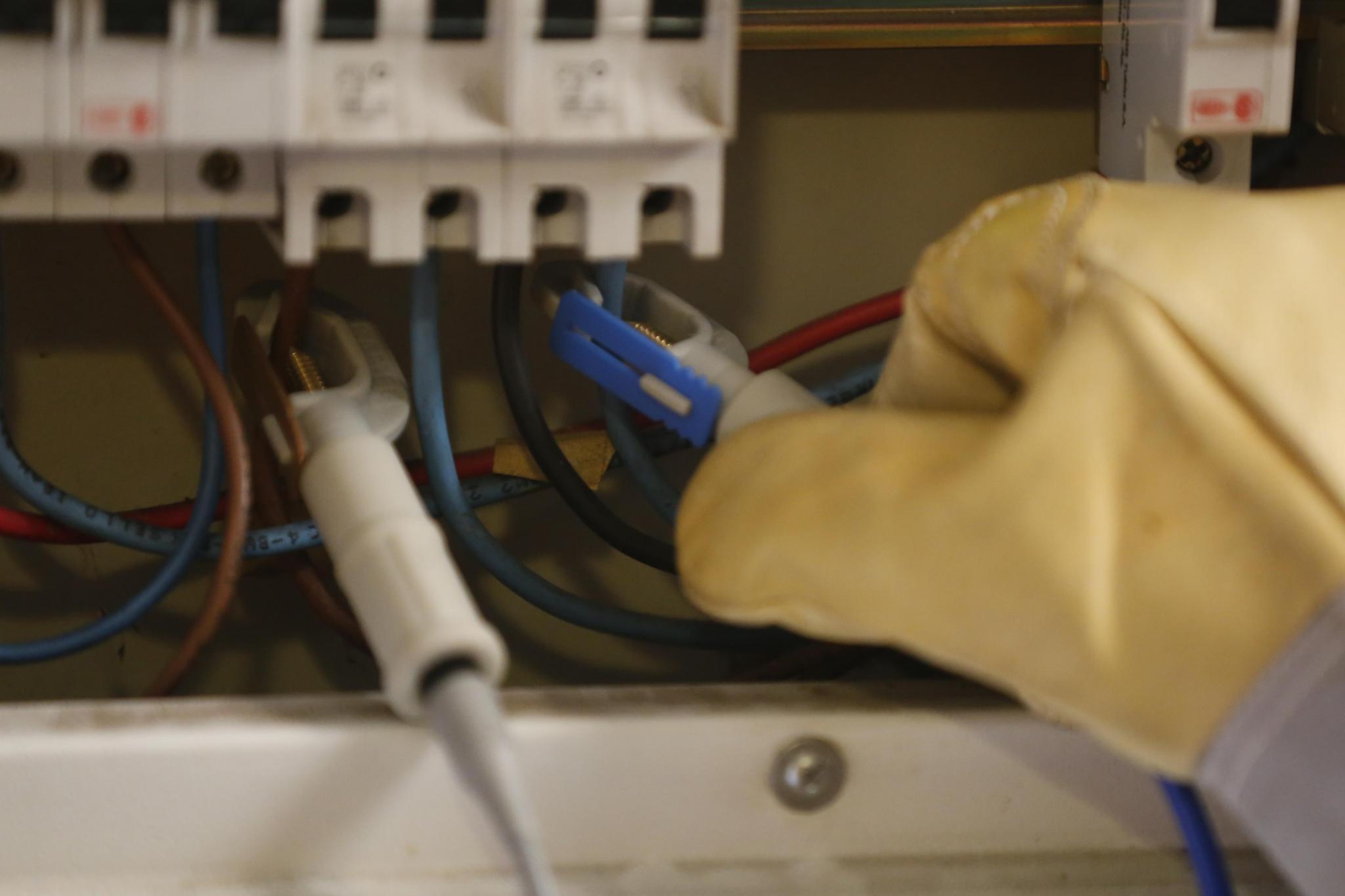

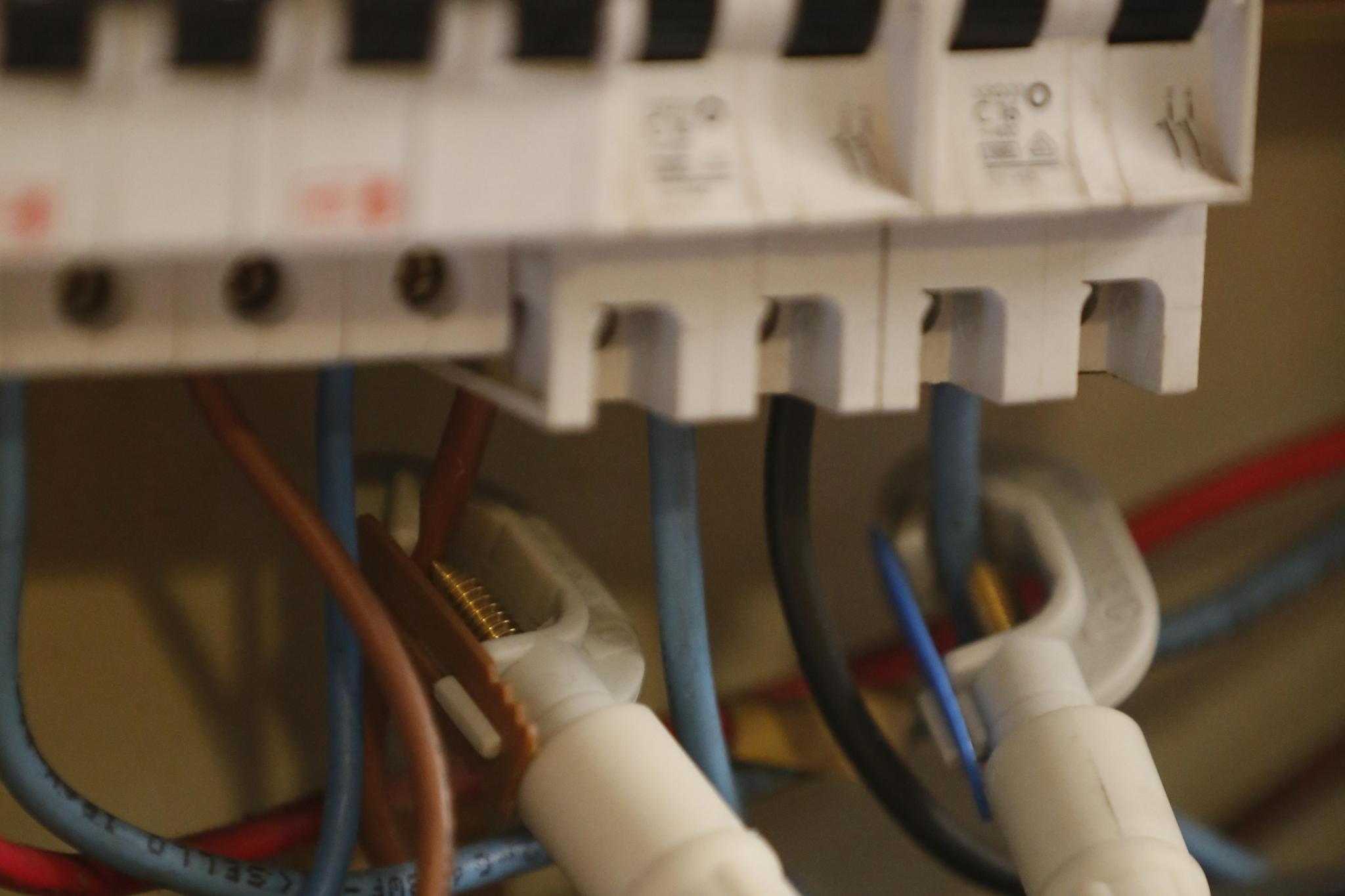

El conector ajustable modelo AA100-3B facilita al operador realizar la conexión sobre conductores de línea con vaina aislante de espesor y dureza considerable, sin necesidad de retirar o “pelar” la cubierta.

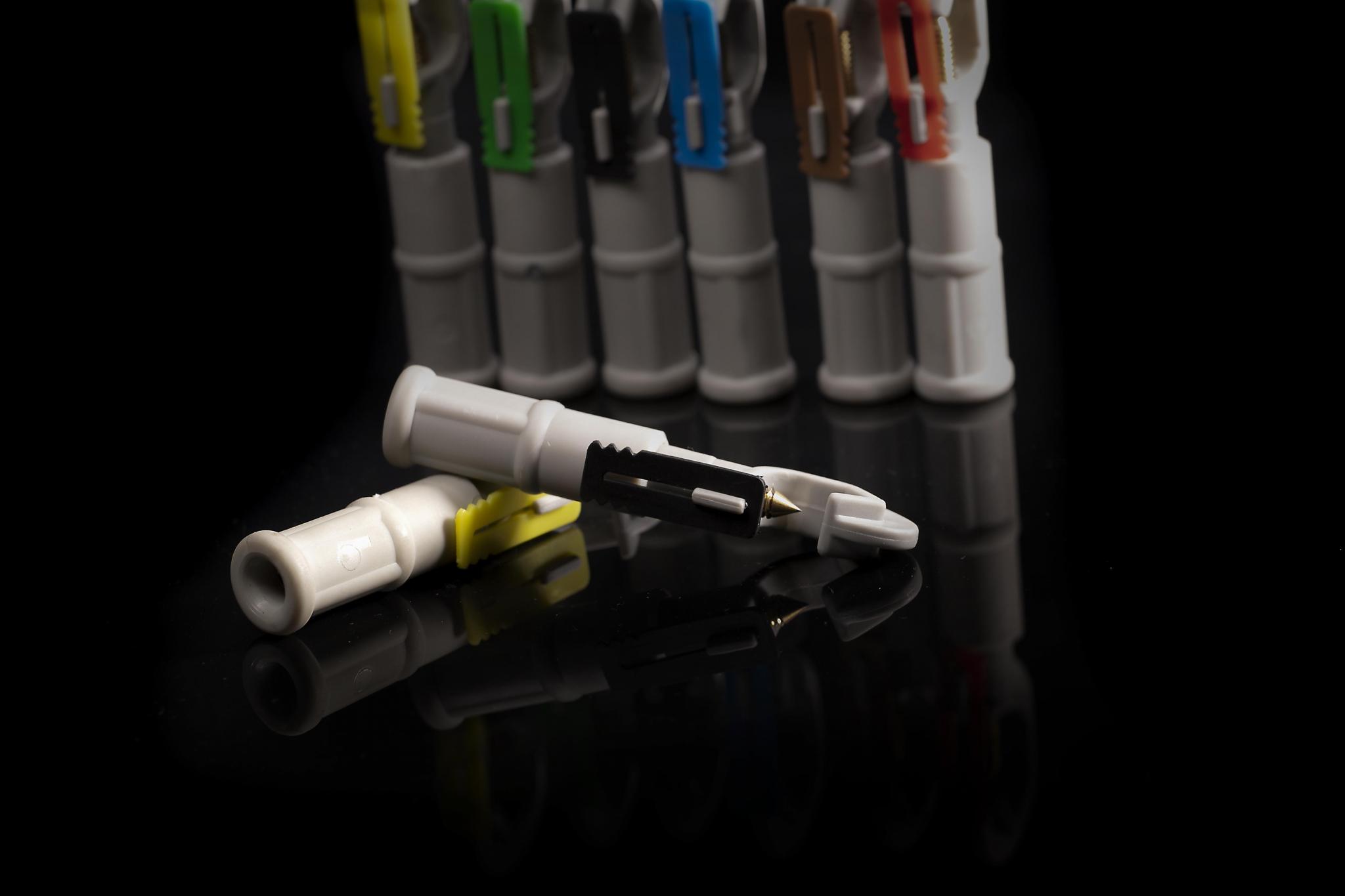

Dispone de una cuenca aislante en forma de “V” que auto centra el cable, una punta de conexión (acero-plata) de ajuste a tornillo, un cabo aislante de 20 mm de largo y una manopla de ajuste con terminal axial tipo banana hembra hembra normalizada de 4 mm.

Características técnicas

Punta de Conexión: Acero-plata inserta en rosca de bronce. Totalmente protegida.

Diámetro de cable que acepta: 12 mm máximo, 3 mm mínimo.

Largo del conector: 105mm.

Mecanismo: ajuste a tornillo desde manopla.

Interconexión: conector “banana” hembra normalizado 4 mm y protegido.

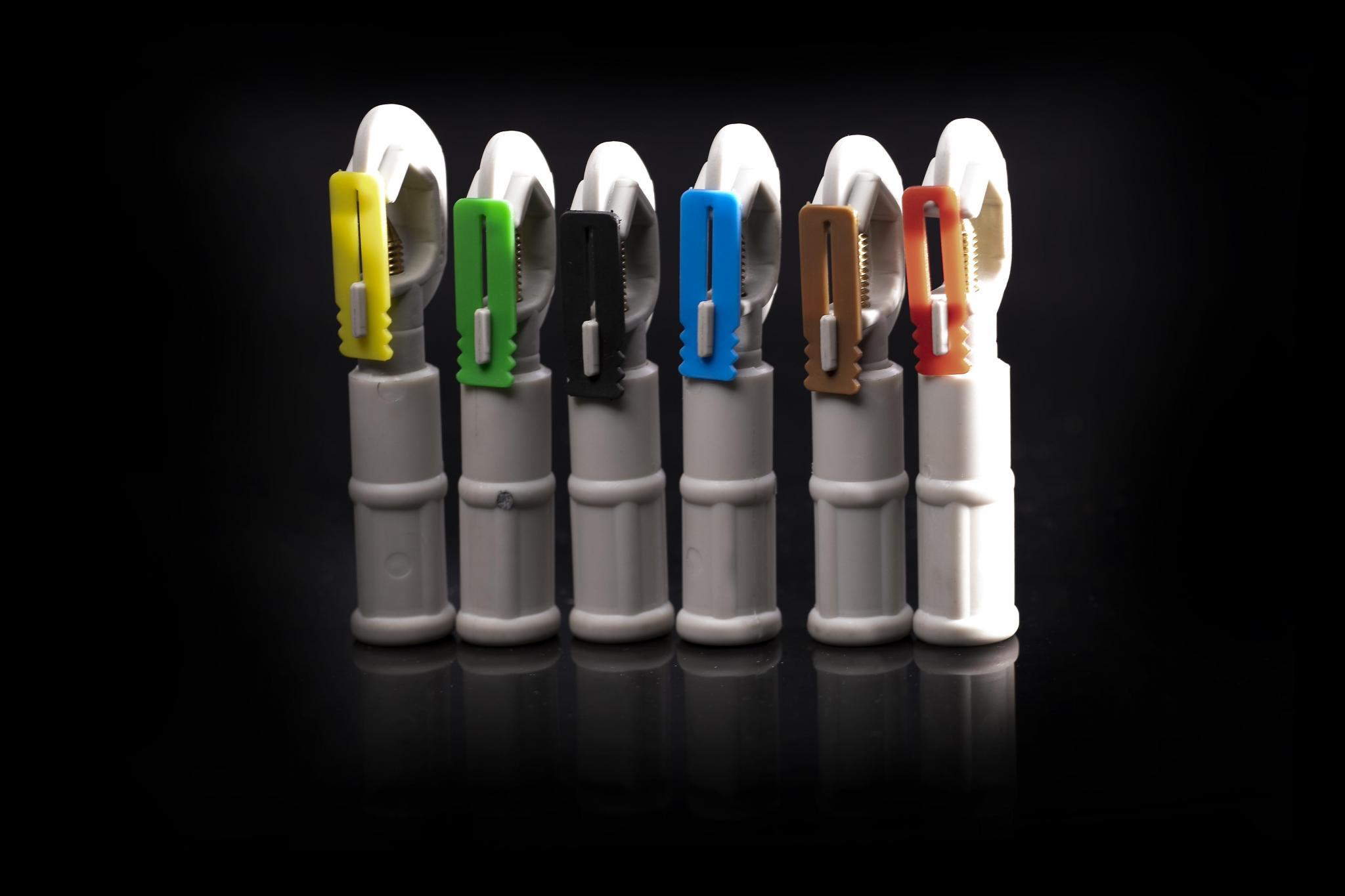

Colores: Negro(N); Verde (V); Amarillo(A); Rojo(R); Azul(Z); Marrón (M).
